TEA1753; TEA1753T

Скачать - 258,5 КБ / rar

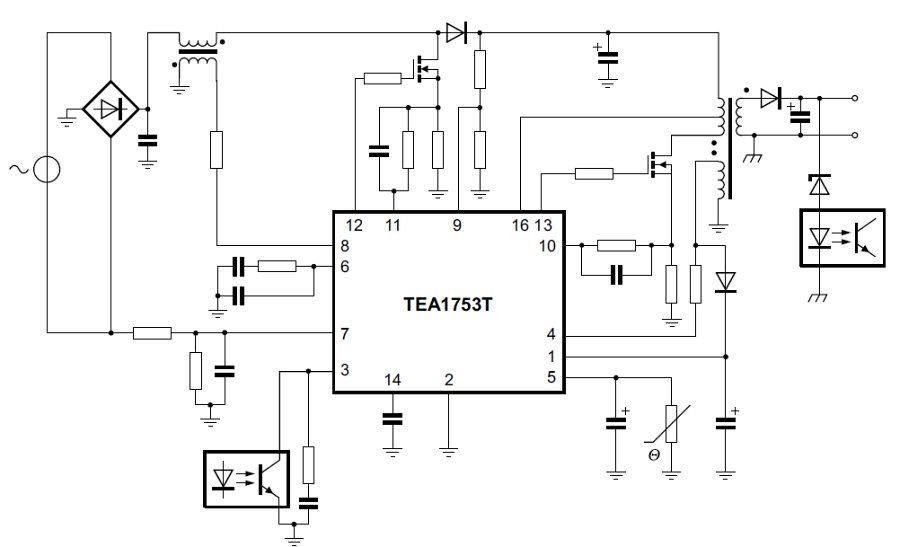

  • , DataSheet TEA1753; TEA1753T - HV start-up DCM/QR flyback controller with PFC controller
Производитель
NXP Semiconductors

DataSheet TEA1753; TEA1753T​

HV start-up DCM/QR flyback controller with integrated DCM/QR PFC controller

Distinctive features
  • Integrated PFC and flyback controller
  • Universal mains supply operation (70 V AC to 276 V AC)
  • Dual boost PFC with accurate maximum output voltage (NXP patented)
  • High level of integration, resulting in a very low external component count and a cost-effective design
  • Adjustable PFC switch-off delay

Green features
  • On-chip start-up current source
  • Power down functionality for very low standby power

PFC green features
  • Valley/zero voltage switching for minimum switching losses (NXP patented)
  • Frequency limitation to reduce switching losses
  • PFC is switched off when a low load is detected at the flyback output

Flyback green features
  • Valley switching for minimum switching losses (NXP patented)
  • Frequency reduction with adjustable minimum peak current at low-power operation to maintain high efficiency at low output power levels

Protection features
  • Safe restart mode for system fault conditions
  • Continuous mode protection with demagnetization detection for both converters (NXP patented)
  • UnderVoltage Protection (UVP) (foldback during overload)
  • Accurate OverVoltage Protection (OVP) for both converters (adjustable for flyback converter)
  • Mains voltage independent OverPower Protection (OPP)
  • Open control loop protection for both converters. The open-loop protection on the flyback converter is a safe restart
  • OverTemperature Protection (OTP)
  • Low and adjustable OverCurrent Protection (OCP) trip level for both converters
  • General-purpose input for latched protection, for system OverTemperature Protection (OTP) for example
DataSheet TEA1753; TEA1753T - HV start-up DCM/QR flyback controller with PFC controller
