FAN7930; FAN7930C; FAN7930B

  • , DataSheet FAN7930; FAN7930C; FAN7930B - Critical Conduction Mode PFC Controller
Производитель
Fairchild Semiconductor Corporation

DataSheet FAN7930; FAN7930C; FAN7930B

Critical Conduction Mode PFC Controller

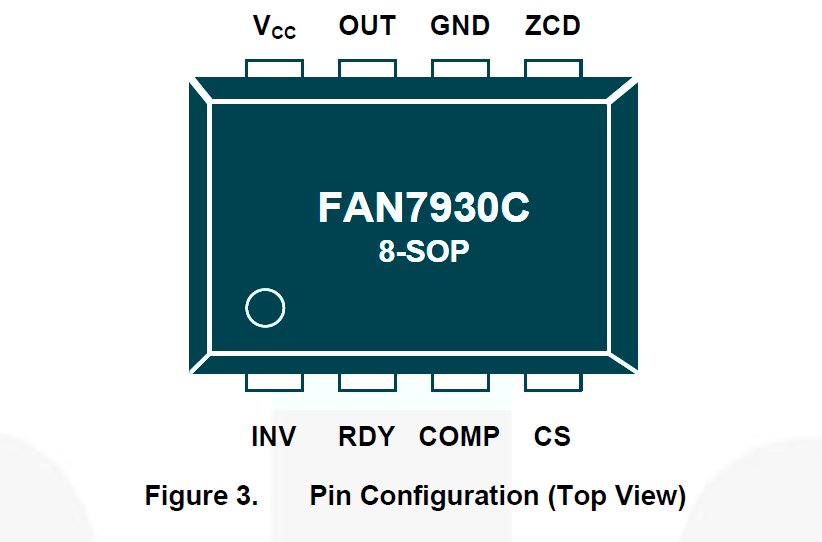

Цоколевка (распиновка) FAN7930; FAN7930C; FAN7930B

Цоколевка (распиновка) FAN7930; FAN7930C; FAN7930B

Features
  • PFC-Ready Signal
  • VIN-Absent Detection
  • Maximum Switching Frequency Limitation
  • Internal Soft-Start and Startup without Overshoot
  • Internal Total Harmonic Distortion (THD) Optimizer
  • Precise Adjustable Output Over-Voltage Protection
  • Open-Feedback Protection and Disable Function
  • Zero-Current Detector (ZCD)
  • 150 ?s Internal Startup Timer
  • MOSFET Over-Current Protection (OCP)
  • Under-Voltage Lockout with 3.5 V Hysteresis
  • Low Startup and Operating Current
  • Totem-Pole Output with High State Clamp
  • +500/-800 mA Peak Gate Drive Current
  • 8-Pin, Small Outline Package (SOP)

Applications
  • Adapter
  • Ballast
  • LCD TV, CRT TV
  • SMPS

Типовая схема включения FAN7930; FAN7930C; FAN7930B
