Схема телевизора BBK LEM3285FDTG​

• Main Board: MSDV3209-ZC01-01 (D) 222-111105004
• LCD Panel: V315H4-LE7 REV.C1
• T-CON: V320HJ1-PE1; CM2802A, CM501
• LED driver (backlight): TV3232-ZC02-01(A) KB-6160
• PWM LED driver: AP3608EM-G1 AP3039AM-G1
• MOSFET LED driver: B6010D
• Power Supply (PSU): TV3207-ZC02-01 (C) 303C3207063
• PWM Power: OB2263, ICE3B0565 (Standby)
• MOSFET Power: FDPF7N65, AO4435
• IC Main Board: MSD309PX-LF-Z1, NT5TU64N1666-AC, WX25L6486EMI-126
• Tuner: DT58WT-3RB-E
• Control: RC-LEM100; Service mode: SOURCE 2580

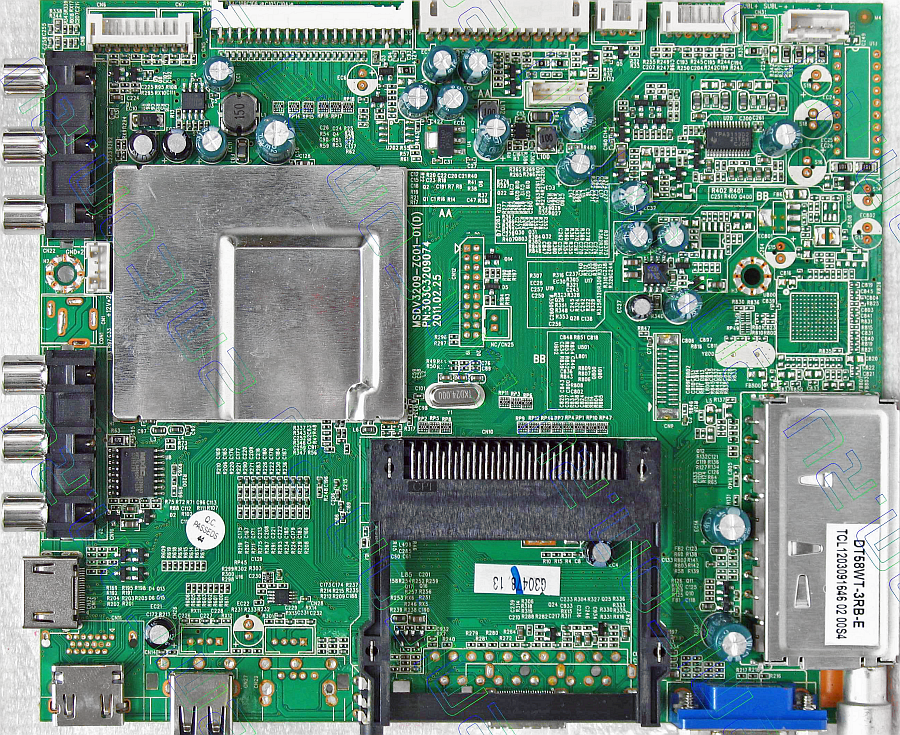

Фото основной платы MSDV3209-ZC01-01
