LG 49LF550V (Service Manual Chassis LD55T, EAX66203803)

  • , Схема телевизора LG 49LF550V (Service Manual Chassis LD55T, EAX66203803)

Схема телевизора LG 49LF550V (Service Manual Chassis LD55T, EAX66203803)​

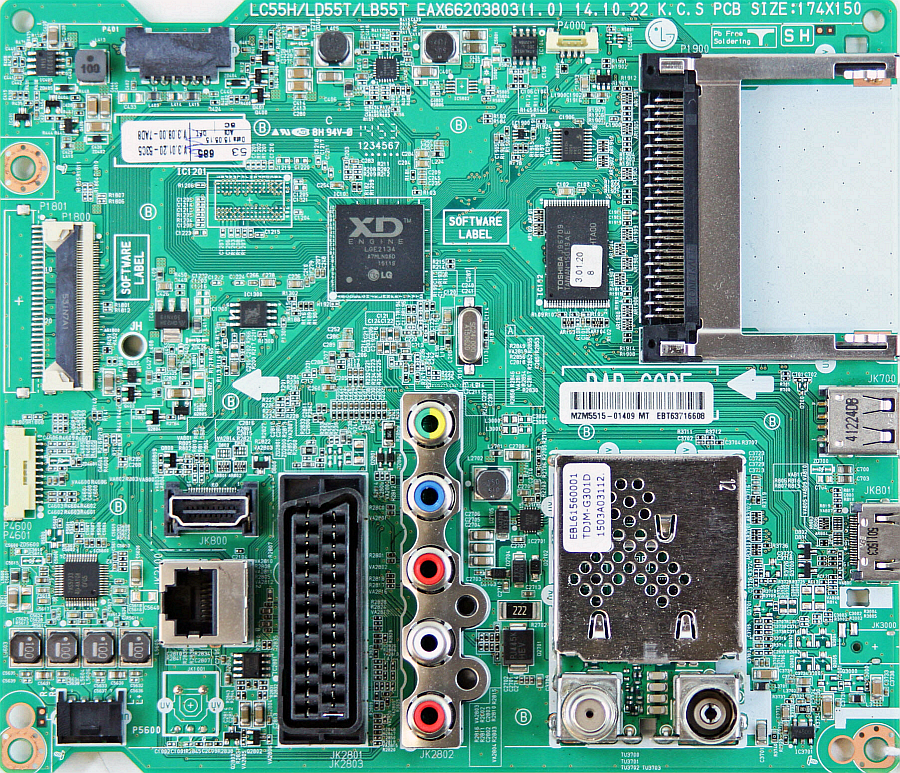

  • Main Board: EAX66203803 (1.0) EBU63186621 63186621
  • Chassis: LD55T
  • LCD Panel: LC490DUE (MG)(A6)
  • LED backlight: DRT3.0 49 inch
  • T-CON: 6870C-0481A
  • LED driver (backlight): integrated into PSU
  • Power Supply (PSU): EAX66203101 (1.8) LGP4760R1-15CH2 PLDH-L403A
  • CPU: LGE2134,
  • NAND Flash: TC58NVG0S3HTA00,
  • SPI Flash: MX25L8035EM2I,
  • EEPROM: 24C256
  • Tuner: TDJM-G301D
Какая схема телевизора LG 49LF550V (Service Manual Chassis LD55T, EAX66203803)


Информация Ремонт ТВ LG Программный ремонт Ремонт блока питания Шасси телевизора Ссылки на схемы

  • Общая информация

    Обратите внимание, что в разделе содержатся различные файлы с информацией по ремонту - схемы, инструкции, сервисные мануалы, и тд.
    • Service Manual - сервисная инструкция по ремонту и настройке
    • Schematic Diagram - принципиальная электрическая схема
    • Service Bulletin - сервисный бюллетень (дополнительная информация для ремонта)
    • Part List - список запчастей (элементов) устройства
    • Trouble-Shooting - решение проблем возникающих при ремонте
    На некоторые телевизоры размещено несколько видов документов, а в описании файла как правило содержится информация к какому типу отностится данная документация.
  • Ремонт телевизоров LG

    Обычно, существуют два вида ремонта - программый (замена прошивки, настройка ПО) , либо аппаратный (замена неисправного электронного компонента). Возможен комплексный ремонт.

    В любом случае, перед самим ремонтом необходимо произвести диагностику для выявления неисправности с последующим определением метода ремонта. В зависимости от неисправности, вам может потребоваться либо полный сервисный мануал, либо только схема или даже просто её часть.
  • Программный ремонт LG

    Под программным ремонтом подразумевается замена прошивки, либо настройка внутреннего ПО. В этом случае обычно схема не нужна, необходимо скачать сервисную документацию и требуемую версию прошивки через програматор или USB интерфейс.
    Если не нашли необходимой прошивки или схемы, создайте запрос в соответствующем разделе форума - Запрос прошивок и схем на телевизоры

  • Ремонт блока питания LG

    Схема или даже сервисный мануал на шасси может не содержать схему блока питания. Они размещены в отдельном разделе - Схемы блоков питания телевизоров. Определите марку и модель используемого блока питания (Power Supply) и скачайте файл.

  • Шасси в ТВ LG

    Учитывайте, что многие марки телевизоров содержат одинаковые шасси. Особенно это касается ТВ изготовленных на базе универсальных китайских шасси. Соответствующую схему можно найти по названию шасси (Chassis) либо марке основной платы (Main Board).
  • Не нашли схему ?

    Попробуйте запросить на форуме в специально созданном для этого разделе.
