Что-то наподобии http://www.telemaster.ru/minitv/baza.html только своё.
Всех заинтересованых в развитии раздела, администрация сайта приглашает к участию в этой теме!
Необходимо:
1 Фото платы ( не более двух,остальное в скрепку )
2 Название шасси- Важно!
3 Основной состав(микропроцессор,видеопроцессор,применяемую панель)
4 Ссылку на мануал(схему),если имеется
5 Прошивки(флеш,еепром)
6 Способ вхождения в сервисный режим (желательно)
Во вложении удобная программка для урезания размера изображений.
 ajc.part1.rar 450 КБ Скачано: 5683 раз(а)
ajc.part2.rar 157,14 КБ Скачано: 3797 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|

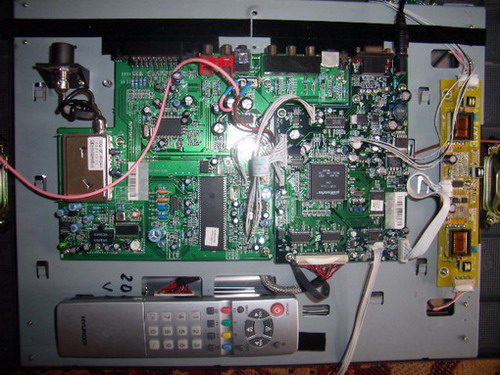

Hyndai H-LCD 2200
Состав:
Proc:U21 TDA15021H/N1C00
Scaler:U5 Novatek NT68565FC
Submicom:U6 Novatek NT68F631ALG
NVM:U8 24c16
Audio:TDA1517
Tuner:TDQ-6f6/T126CW
Panel: CMO M220Z1-L01 rev.C1
EEPROM h-lcd2200.rar 398 Байт Скачано: 3089 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Предоставленно Димитрий877

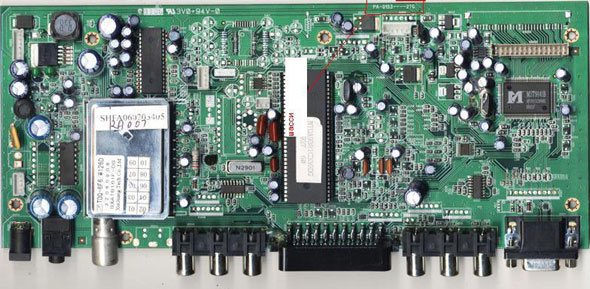

ЖК ТВ Shivaki STV-15L2
Состав:
TDA9381/C330DG-ПРОЦЕССОР
TDQ-6F6/W126D-ТЮНЕР
FM24C16-ПАМЯТЬ
TDA9859
EEPROM shivaki_stv-15l2_756.rar 567 Байт Скачано: 2182 раз(а)
196.jpg 84,71 КБ Скачано: 36367 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Информация предоставленна участником Barabashka

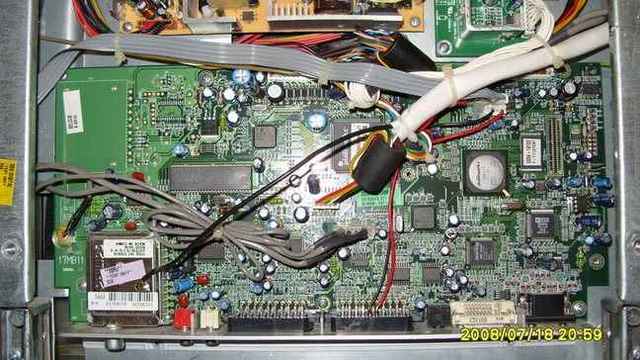

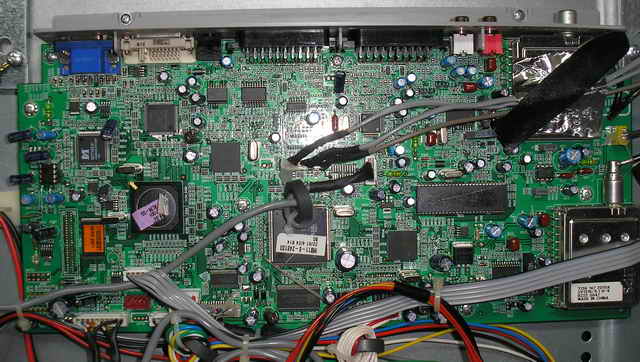

Palladium FT-LCD8154 и UniversumFT-8146(возможно), шасси 17MB11-6
Состав:
MST9883C + 24C32
SiI1169CTU
SAA5264 + 24C32
SAA7118E + SAA7118E
TDA9886T + TDA9886T
MICRONAS MSP3411G
PIXELWORKS PW1231AL
PIXELWORKS PW181A-10VL
S29AL016D70
eeprom_24c32_588.rar 1,02 КБ Скачано: 2031 раз(а)
flash_s29al016d70_177.rar 385 КБ Скачано: 1878 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Предоставленно участником Brams

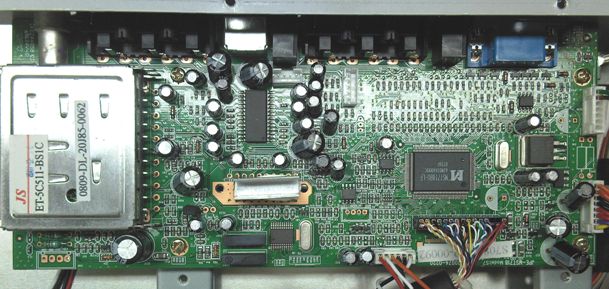

XORO HTL-1501
Состав:
тюнерUVS5205PS
звук PT2314
процессор MST718BE-LF
eeprom 24С16
Flash Pm25LV020.
А так-же прошивка флеш AKIRA LCT-15HE02ST
собранной на таком же процессоре как XORO, но с другой памятью на
512Кб фирмы Winbond.
akira_lct-15he02st_108.rar 85,02 КБ Скачано: 2158 раз(а)
FLASH XORO htl-1501-1_845.rar 77,05 КБ Скачано: 1820 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Не китаец,но всё-же..
Предоставленно участником tit7861

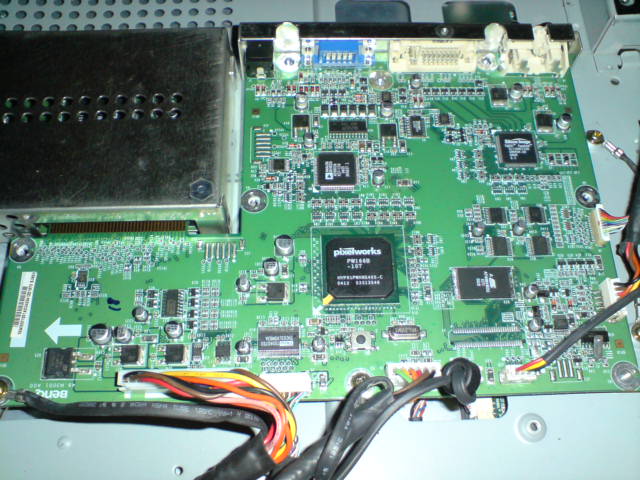

THOMSON 30LCDB03B
Шасси LCD03B
Состав:
Панель V296W1-L14
Инв.V144-001(OZ960Z)
Тюнер 3139 147 21441 СU20 0410
Процессор:PIXELWORKS PW166B-10T
EEPROM:24C32AN
Флеш AT49BV8192AT
На плате входов стоит еще: PIXELWORKS PW1203
RAM: HY57V641620HG
Скачать схему
at49bv8192a__24lc128_195.rar 243,99 КБ Скачано: 1831 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
|
Arkadi Участник
Сообщения: 690
|
D-BOSS model: LT-26HTF
Состав:
панель: LTA260W1-L03
VCT49XYI - процессор
EEPROM: 24С16
AT49F040A(70PI) (наклейка :LT-26HTF, 2004.12.01,Ver:1.9, SS W1-L03) - флеш
MST6151 - скалер
| Сообщение Администрации : |  Внмание! Прошивки на этот аппарат не проверенны!
Если прошивки не рабочие,просьба отписаться в этой теме. |
LCD 26 D-BOSS.rar 792 Байт Скачано: 1614 раз(а)
DI-BOSS 26.rar 130,75 КБ Скачано: 1435 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|

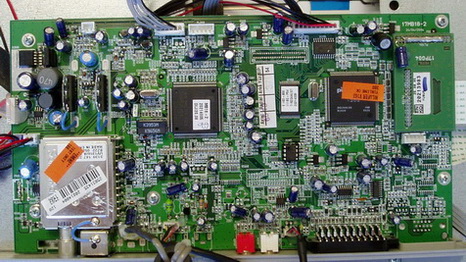

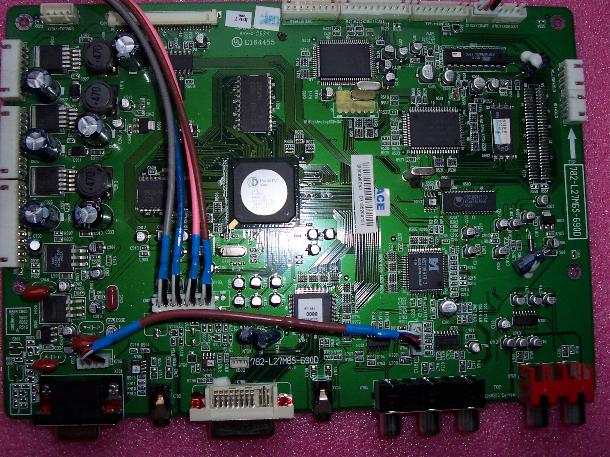

CHASSIS : VESTEL 17MB11-2
Состав:
Pixelworks PW181A
- Pixelworks PW1231
- 29LV160BTTC-70 (Firmware-ROM)
- AD 9883A (A/D VGA)
- SIL 1151 (DVI-Receiver)
- 24C32A (EEPROM)
- Philips SAA5264PS (Teletext-Decoder)
- Panel: CHI MEI V270W1
- MB: VESTEL 17MB11-2
EEPROM 17MB11-2.rar 907 Байт Скачано: 1760 раз(а)
|
|
Barabashka Участник
Сообщения: 938
|

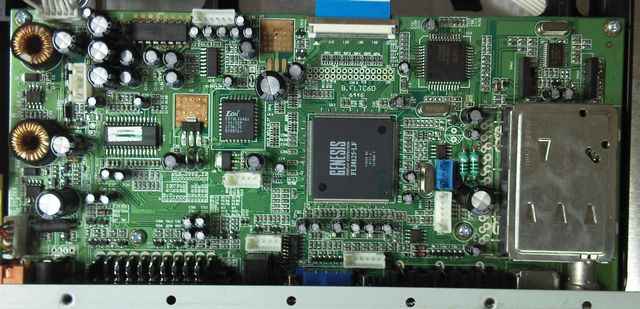

Xoro HTL 3215W/3715w
Состав:
Genesis GM1501
TDA15021
S29AL008D70
24C32
Eeproms.rar 1,06 КБ Скачано: 1694 раз(а)
Flash.rar 415,18 КБ Скачано: 1730 раз(а)
Photo1.jpg 75,63 КБ Скачано: 1776 раз(а)
|
|
remtv Участник
Сообщения: 103
|
Xenius LCDX32WHD88 шасси 17MB12-3A
состав:
- VCT7973P A1 GOOO
- DTT71307 (тюнер Thomson )
- TDA8933T
- DRX3961
- 24C64
- SI19023
Скачать схему
фото шасси ( увеличивается по клику)
17mb12 -3 a.zip 983 Байт Скачано: 1848 раз(а)
|
|
LG-savikdvd лыжник
Сообщения: 1520
|

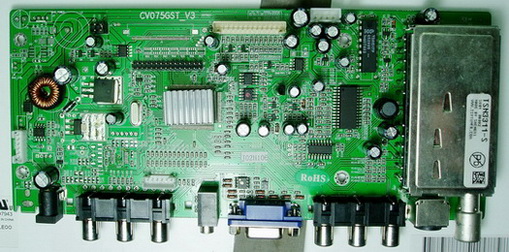

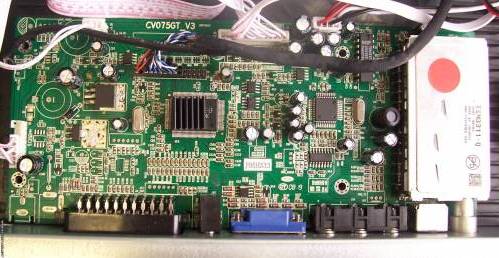

BRAUN LC15/HK-06RS ( ШАССИ: CV075GT_V3 )
В архиве прошивки 24C16 + F20-100 ( 25P20 ) по MST718BE-LE
В архиве имеется фото всех плат.
Скачать прошивки, фото, полное описание
СОСТАВ:
U10 - MST718BE-LE
U7 - AZ1084S2-3,3
U8 - F20-100 ( читается как 25P20 )
U5 - 24C16
U14 - 4052
U1 - TDA1517P
U4 - 9435S
U15 - 24C02
U9 - MICRONAS MSP 3415G B8 V3
ТЮНЕР - TSN3311-Q
МАТРИЦА - KW150XG21
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Предоставленно участником s.mas и george73
Fujitsu-Siemens MYRICA V32-1
Состав:
Skaler: MST5151L
Процессор: W79E632A40PN
Panel: V320B1-C

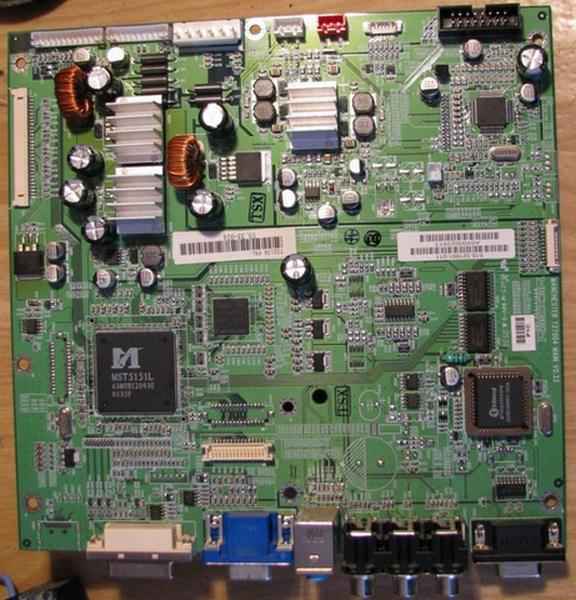

Фото:
Mirica32v1_3_600.rar 4,21 КБ Скачано: 1615 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|

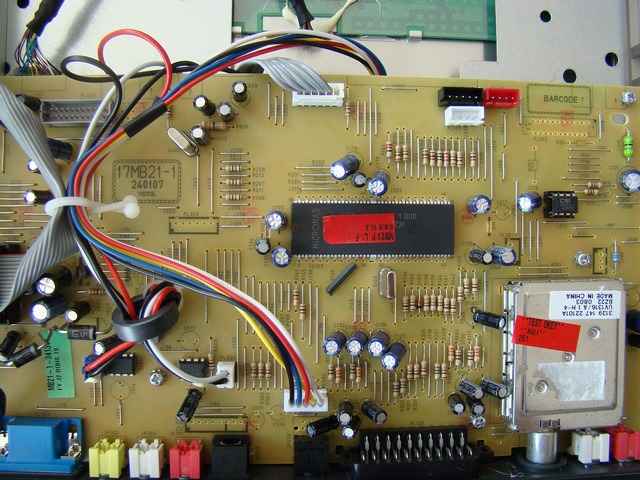

Toshiba 15V300PR
Шасси: Vestel 17MB21-1
Состав:
Процессор: VCT49X3G
еепром: 24С64
Скалер: TSU36AWL-M-LF
Тюнер: UV1316/A I H-4
Матрица: SVA150XG10TB
24C64.rar 935 Байт Скачано: 2252 раз(а)
vct_102.zip 240,75 КБ Скачано: 1546 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Предоставленно участником Voldemar62

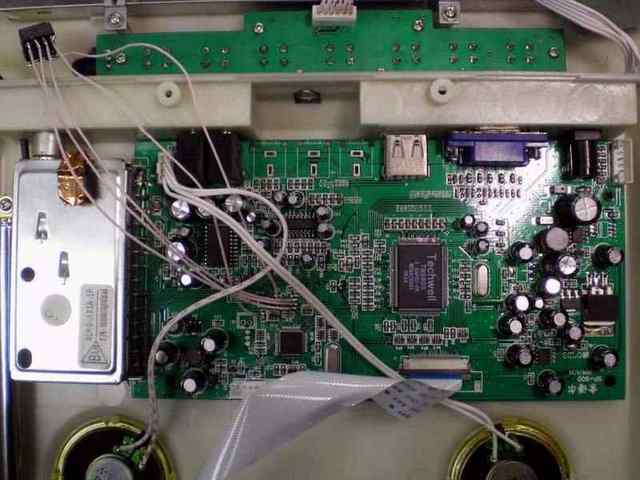

Panasonic Model PN-958
шасси: SP-900
Состав:
Процессор: HTV515GGH
Скалер: TW806
ВИДЕО: SJ7496L
eeprom sp-900_147.rar 509 Байт Скачано: 1597 раз(а)
|
|
zhuk Участник
Сообщения: 680
|

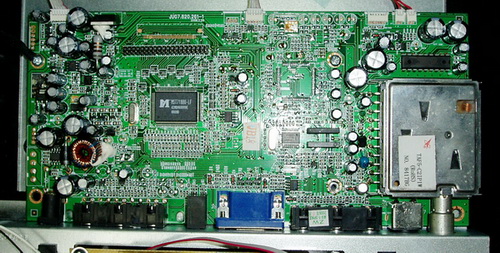

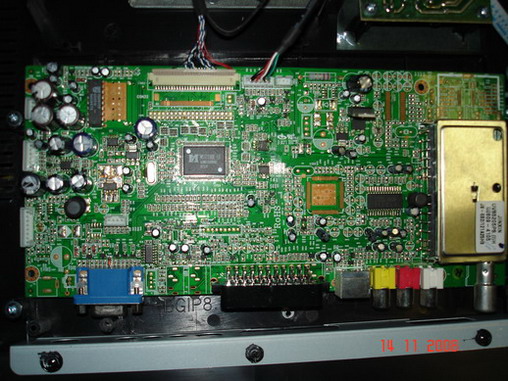

TRONY 1502
Состав:
Panel N154C1-L03
Процессор MST718BU-LF
Flash 25X20
Еeprom 24C32
Радиоканал TDA9686TS
Звук TPA1517P ,PT2314
Тюнер TAF5-C21P1W
24C32.rar 992 Байт Скачано: 1526 раз(а)
25X20_MST718_.rar 71,35 КБ Скачано: 1620 раз(а)
EN25P10 tuner radiokanal.rar 55,85 КБ Скачано: 1483 раз(а)
|
|
madhands Участник
Сообщения: 342
|

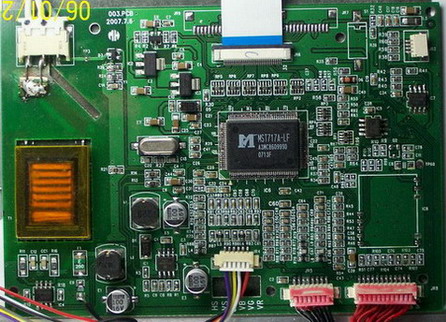

TV-DVD China (без наклейки)
Состав:
Шасси 003.PCB
Panel NEC NL6448AC33-24
Процессор MST717A-LF
Flash Pm25LV010
Еeprom C16
DVD проц SPHE8281DN
Flash S29AL008D
Опер. L43L16064ATF-7G
Лазер HOP1200W
Pm25LV010.rar 40,16 КБ Скачано: 1761 раз(а)
|
|
Barabashka Участник
Сообщения: 938
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Предоставленно участником tit7861

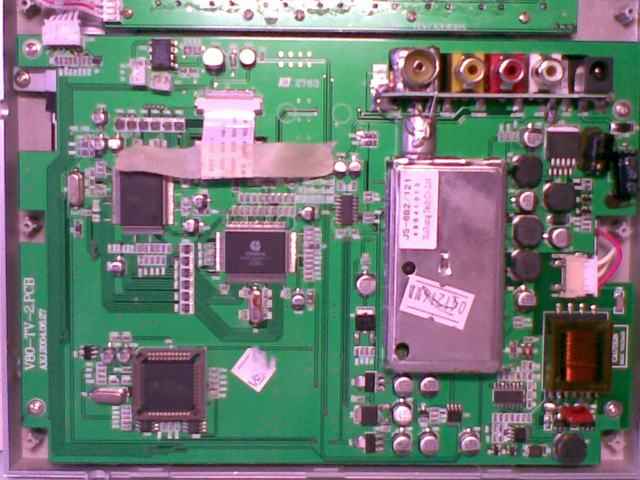

NOKASONIC NK-900
9"LCD\TFT TV-Monitor
шасси : V80-TV-2
Состав:
STK6040
STK6005
MTV312MV64
superv80-ic12-ic13-24c08.bin_567.rar 517 Байт Скачано: 1624 раз(а)
|
|
johnny 1974 Участник
Сообщения: 42
|

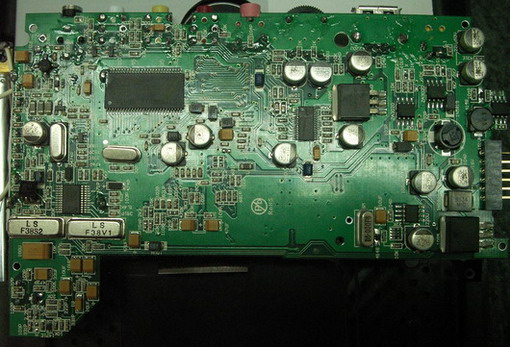

Nokasonic NK-955
шасси-PL7000
Состав:
проц-AV228B
флэш-25lv010
формирователь сигнала-LA7565E
комутатор-HCF4052
память-Ft24c16
звук-D2822
питание-Mc34063
панель-STN08608304S
A085FW01 V7
FLASH nokasonic_955_104.rar 39,37 КБ Скачано: 1579 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Honda HS37LD06
Шасси: E/ERAG 7.820.846A
Состав:
Панель:AUO T370XW-V1
Процессор: FLI 1812LF
Скалер:----
Flash скалера: SST 39VF1601
SPI Flash: SST 25VF040
EEPROM: 24LC64
24C64.rar 733 Байт Скачано: 1283 раз(а)
25VF040.rar 49,01 КБ Скачано: 1248 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Предоставленно участником zhuk
Vestel VR2010TFT шасси МВ18-2
Состав:
Процессор: TDA15021H/N1A00
Скалер : PW1306-20QV
Панель: LC201V02 (A3)(KB) LG PHILIPS LCD,
Еепром: 24LC32A.
vr_2010tft_948.rar 450 Байт Скачано: 1431 раз(а)
vr2010_29lv800_550.rar 162,82 КБ Скачано: 1369 раз(а)
|
|
Упимец Участник
Сообщения: 79
|

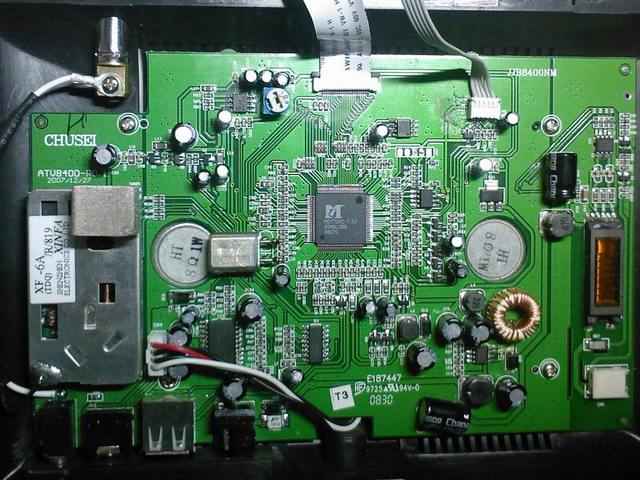

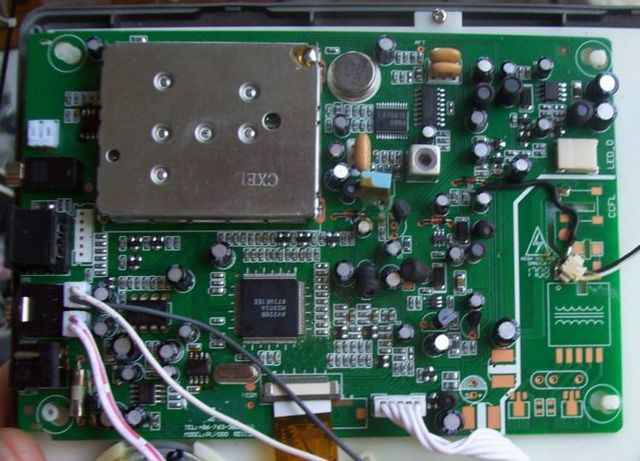

LCD TV Mystery MTV-855(V1H07)
на плате: CHUSEI
ATV8400-R0.1
E187447
JJB8400NM
на панели: V085FW01-A
3-08-080-007L
стабилизатор 5V CP2894CA
стабилизатор 3,3V AMS1117 3.3
инвертор SI9945A
процессор MST720C-T-LF
A5MDL50B
SEEPROM 24С16
SPI FLASH SST25VF010A
звук 3414L
тюнер XF-6A
(TDQ) /R/819
остальные ИМС HCF4052
SH7496LSO
Телевизор не запускался, светодиод включения светился,не работал генератор проца, заменил кварц 12МГц на процессоре.
К сожалению считать прошивку с SPI Flash не удалось ввиду отсутствия программатора, телевизор отдан владельцу.
Фото платы.rar 178,9 КБ Скачано: 1445 раз(а)
EEPROM mystery_mtv-855_132.rar 920 Байт Скачано: 1473 раз(а)
|
|
An+ Участник
Сообщения: 83
|

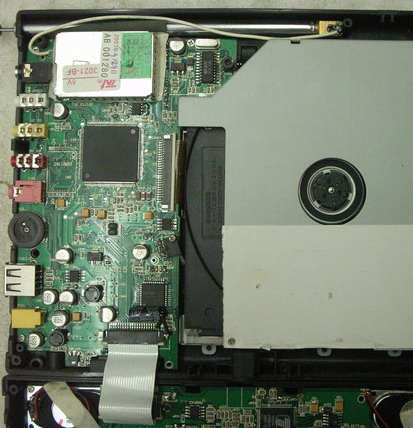

XORO HTC1900W
LCD-DVD TV
TDA15021H/N1C00
Novatek NT68565FC
Novatek NT68F631ALG
24c16
TDA1517
dvd
SPHE8281D
24C16.rar 348 Байт Скачано: 1344 раз(а)
|
|
vovan_j monitor.net.ru Сообщения: 3956
|
Sitronics LCD-2021
Состав:
Proc: TDA15063H/N1B00
Scaler: MST518
Tuner: TAF5-C2IP1RW
EEPROM: 24LC32
24C32.rar 704 Байт Скачано: 1334 раз(а)
|
|
Barabashka Участник
Сообщения: 938
|

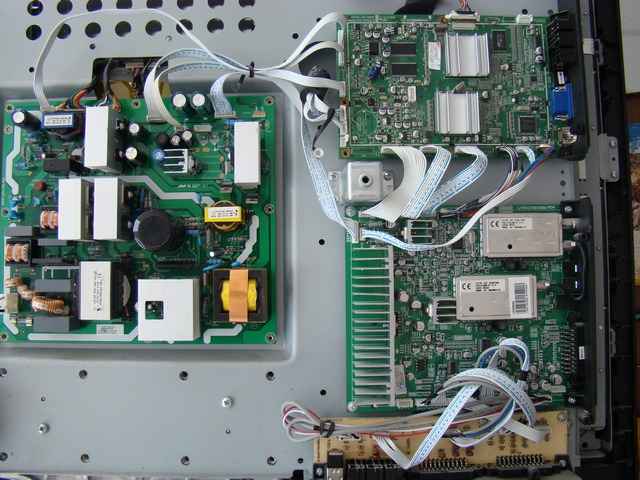

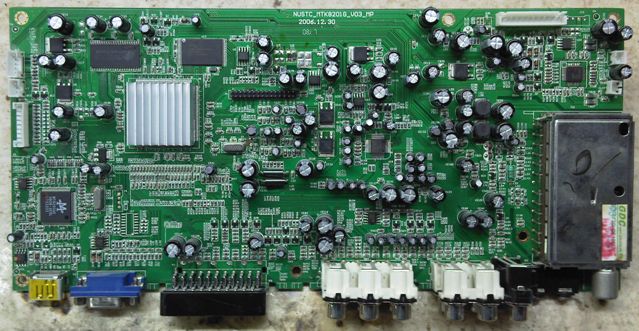

HPC LWD320-EB
MAIN NUSTC_MTK8201G_V03_MP
MTK8201G
S29AL008D
EM638165TS
24C16
24C02+24C02+24C04
MT8293AE
WM8776S
TUNER ET-8F2D-QF106L
LCD LC320W01(A6)(K4)
Дополнение от участника zhuk :
Прошивка была залита в ERISSON 32LH01
LCD V315B1-L01 оригинальный пульт работает.
S29AL008D.rar 313,05 КБ Скачано: 1604 раз(а)
Photo.part1.rar 450 КБ Скачано: 1474 раз(а)
Photo.part2.rar 450 КБ Скачано: 1240 раз(а)
Photo.part3.rar 450 КБ Скачано: 1279 раз(а)
Photo.part4.rar 331,02 КБ Скачано: 1249 раз(а)
HPClwd320-eb.rar 1,67 КБ Скачано: 1381 раз(а)
|
|
Barabashka Участник
Сообщения: 938
|
|
Упимец Участник
Сообщения: 79
|
Ещё один Mystery

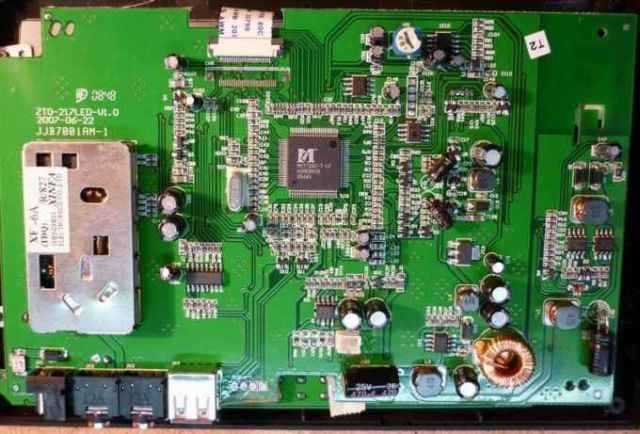

Mystery MTV-720(V2H11)
на плате ZTO-217LED-V1.0
2007-06-22
JJB7001AM-1
проц MST720C-T-LF
A5MEB91B
0844S
SEEPROM 24C16
SPI Flash SST25VS010
БП CP2894CA, AMS1117 3.3V
Звук DA7052A
инвертор FDS9435A, 9945A
Mystery MTV-720(V2H11).rar 968 Байт Скачано: 1818 раз(а)
Фото платы.rar 131,05 КБ Скачано: 1395 раз(а)
|
|
