Помогите идентифицировать телефон по фотографии вибратора

  • Kolobokk
K
Kolobokk
  • 11 Апр 2018

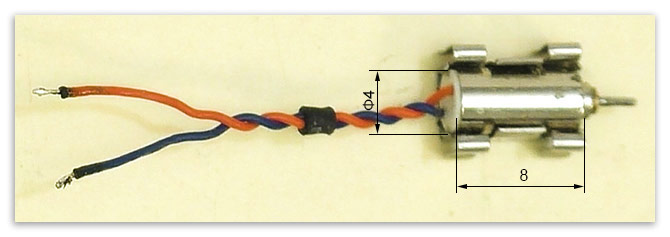

Купил на рынке несколько моторов-вибраторов от телефонов. Один из них оказался удобнее других для моего пректа. Хотелось бы найти ещё несколько таких моторов, но для этого нужно знать в каких моделях телефонов они применялись. (Старые телефоны рассчитываю прикупить на блошином рынке).
Спасибо!


P
Promm
  • 12 Апр 2018
Габариты нужны.
