SAMSUNG UE32ES5537K (Service Manual)

   Скачать
  • Схема телевизора SAMSUNG UE32ES5537K (Service Manual), Закачал: Eva

Схема телевизора SAMSUNG UE32ES5537K (Service Manual)​

  • Main Board: BN41-01812A - BN94-05841A
  • Chassis: U78A
  • LCD Panel: LE320BGM-C1
  • LED backlight: Edge Led 7032 6V 180mA
  • T-CON: V320HJ2-CPE2; CM2801B, CM501, CM601
  • LED driver (backlight): integrated into PSU; 135V, 240mA
  • PWM LED driver: SLC2012M
  • MOSFET LED driver: MDD5N40
  • Power Supply (PSU): BN44-00501A - PD32A1_CSM
  • PWM Power: SSC2S110
  • MOSFET Power: 13NM60N
  • CPU: SEMS27;
  • NAND FLASH KLM2G1HE3F-B001;
  • EEPROM: 24C256;
  • Submicom: WT61P805
  • Tuner: BN40-00239B

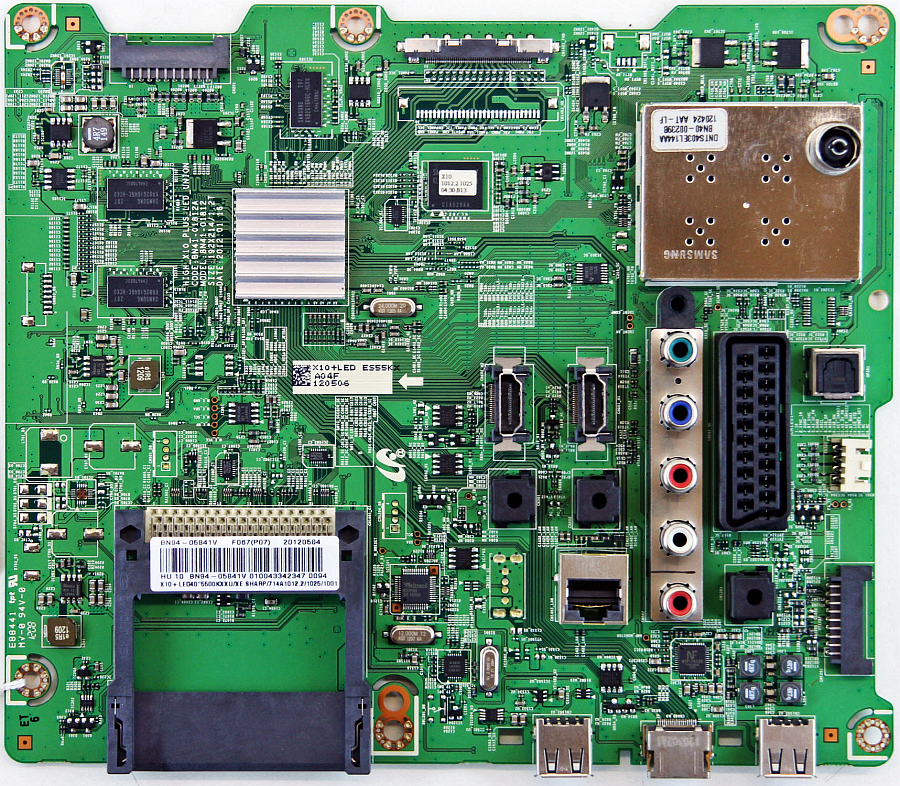

Какая схема телевизора SAMSUNG UE32ES5537K (Service Manual BN41-01812A
  • Like
HARIJS


Информация Ремонт ТВ SAMSUNG Программный ремонт Ремонт блока питания Шасси телевизора Ссылки на схемы

  • Общая информация

    Обратите внимание, что в разделе содержатся различные файлы с информацией по ремонту - схемы, инструкции, сервисные мануалы, и тд.
    • Service Manual - сервисная инструкция по ремонту и настройке
    • Schematic Diagram - принципиальная электрическая схема
    • Service Bulletin - сервисный бюллетень (дополнительная информация для ремонта)
    • Part List - список запчастей (элементов) устройства
    • Trouble-Shooting - решение проблем возникающих при ремонте
    На некоторые телевизоры размещено несколько видов документов, а в описании файла как правило содержится информация к какому типу отностится данная документация.

  • Ремонт телевизоров SAMSUNG

    Обычно, существуют два вида ремонта - программый (замена прошивки, настройка ПО) , либо аппаратный (замена неисправного электронного компонента). Возможен комплексный ремонт.

    В любом случае, перед самим ремонтом необходимо произвести диагностику для выявления неисправности с последующим определением метода ремонта. В зависимости от неисправности, вам может потребоваться либо полный сервисный мануал, либо только схема или даже просто её часть.

  • Программный ремонт SAMSUNG

    Под программным ремонтом подразумевается замена прошивки, либо настройка внутреннего ПО. В этом случае обычно схема не нужна, необходимо скачать сервисную документацию и требуемую версию прошивки через програматор или USB интерфейс.
    Если не нашли необходимой прошивки или схемы, создайте запрос в соответствующем разделе форума - Запрос прошивок и схем на телевизоры

  • Ремонт блока питания SAMSUNG

    Схема или даже сервисный мануал на шасси может не содержать схему блока питания. Они размещены в отдельном разделе - Схемы блоков питания телевизоров. Определите марку и модель используемого блока питания (Power Supply) и скачайте файл.

  • Шасси в ТВ SAMSUNG

    Учитывайте, что многие марки телевизоров содержат одинаковые шасси. Особенно это касается ТВ изготовленных на базе универсальных китайских шасси. Соответствующую схему можно найти по названию шасси (Chassis) либо марке основной платы (Main Board).

  • Не нашли схему ?

    Попробуйте запросить на форуме в специально созданном для этого разделе.
