Петличка AKG pt300, повреждён монтаж, отсутствует элемент.

25-10-2017 22:09

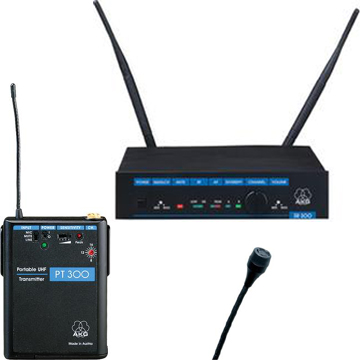

Имеем петличку (трансмиттер) AKG pt300.
Музыкант чиня на коленке вырвал гнездо подключения микрофона, повредил соседние дороги, снес елементы монтажа...
Ищу фото платы между гнездом микрофона и переходом на плату радиоблока. Или же схему платы питания - аудиоусилителя.

26-10-2017 01:31

Завтра посмотрю на работе, была такая петличка год назад после утопления, если не выкинули отфоткаю.

26-10-2017 15:05

Буду признателен. В первую очередь интересуют элементы сразу за площадками гнезда микрофона.
С дорожками под микроскопом всё ясно.

26-10-2017 16:21

Так, уже ясно, что проблемная цепь отвечает за фантомное питание (не напрямую), очевидно, там перемычка или резистор. Вопрос номинала...

26-10-2017 20:01

Поставил полкило - работает без нареканий.

29-11-2017 03:55

На будущее, может кому понадобится. Если питание фантомное (на сигнальный провод) - смотрим напряжение до отсутствующего резистора. Если 2 В то резистор 2 кОм. Если напряжение питания больше - делим на 2 и считаем резистор для тока 0.5 мА. (Кстати резистор получается численно равен напряжению питания.)
510 Ом маловато. Ничего не сгорит, но запас по перегрузке будет децибел на 10-12 меньше (громкие звуки может искажать). У петличек и так с запасом по перегрузке не очень.

Только ты когда писал про фантомное питание - ты уверен? Смотрю схему PT40 - там питание на отдельный контакт разъёма идёт. 3.0 В через резистор 100 Ом, далее 100 мкФ на общий, и через 4.7 кОм на разъём микрофона. В PT51 питание 5 В через 100 Ом, 22 мкФ на общий и 10 кОм на сигнальный (здесь фантомное питание).
