По просьбам посетителей сайта выложил новую версию прошивки микроконтроллера генератора испытательных сигналов. В отличие от предыдущей версии, выбор необходимого испытательного сигнала осуществляется двумя клавишами. Плюс несколько фотографий конструкций.
Пока только на http://alexm.times.lv/
Чуть позже будет и здесь: http://tvgenerator.narod.ru/
Удачи.
---------------------------------------------------------------------------------------------------------------------------------------------
В файле, по ссылке http://n-t.org/tp/iz/pi3.pdf, рассмотрена схема приставки к осциллографу для "выделения строк" используемой для измерения видеосигнала, а я дал ссылку на аналогичное усторйство , но на мой взгляд - более простое.
ИМХО более простая схема селектора строк получается на м.с. LM1881.
http://partsandkits.com/LM1881.pdf
|
|
Rottor Участник
Сообщения: 3984
|
|
Rottor Участник
Сообщения: 3984
|
|
Rottor Участник
Сообщения: 3984
|
Переменный, постоянный, импульсный, постоянная составляющая, амплитудное, среднее, эффективное.
Лекция: http://www.cqham.ru/wrx2.htm
Измерение RMS http://www.adp.ru/KATALOG/FLUKEIND/stand_1.html
Измерение мощности усилителей .http://cxem.net/beginner/beginner47.php
 Постоянная составляющая.rar 107,58 КБ Скачано: 1621 раз(а)
Амплитудное, среднее, эффективное.rar 93,67 КБ Скачано: 1958 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
Приветствую всех!
Уважаемые посетители сайта , хочу предложить Вам схему и печатную плату ГТИС (генератора телевизионных испытательных сигналов),который я сделал год назад по просьбе товарища.Была поставлена задача разработать печатную плату ,которая должна
вмещаться в корпус "Ranitsa RP-201".(часы - радиоприемник).Т.к. я в свое
время уже собирал универсальный генератор испытательных телевизионных сигналов (версия 2.0 "Радиолюбитель" 1999г. №5 стр.5. Авторы :Chirkov & Larionov) http://picmicro.by.ru/gts2.htm
решил за базовый вариант использовать схему версии 3 (м/c CXA1645M-кодер PAL,
TDA8505 - кодер SECAM) http://picmicro.by.ru/gts3.htm
В качестве генератора - формирователя синхросигнала и сигналов испытательных изображений решил попробовать два варианта:
1.генератор тестовых сигналов -автор : Marcelo Maggi
http://macrovision.newmail.ru/nutsbolts/pattern_generator.zip
http://web-ee.com/Schematics/PatternGenerator/patternb.htm
2.малогабаритный генератор телевизионных сигналов.Автор: Александр Мусатов
( выбор необходимого испытательного сигнала осуществляется двумя клавишами )
http://alexm.times.lv/pal_gen.htm
Проверил на макетке оба варианта,остановился на втором.
Благодаря разработкам Ю.Чиркова,В.Ларионова,А.Мусатова и появился предлагаемый
генератор.Большое спасибо за их труд!
Файл печатной платы в формате Sprint Layout 3.0 и принципиальные схемы
в формате SPlan .
Самой лучшей программой для мелкосерийного "радиолюбительского" производства
печатных плат является русифицированная Sprint Layout 3.0.Нравится мне эта
программа за возможность разводки по рисунку.Сосканированные рисунки плат из
журналов и другой литературы могут быть использованы для восстановления дорожек
платы или переразводки элементов. Для этого необходимо сканировать изображение
(или использовать любой графический файл,переведя в файл *.BMP ),оно будет
показано как фоновое на плате.
Программа SPlan 5.0 представляет из себя редактор принципиальных схем, она
поддерживает макросы, как встроеные,так и пользователя.Скачать программы можно
с сайта-- http://cqham.ru/e_soft.htm
И если даже, вы уже работали с этими программами, рекомендуется прочитать
все разделы руссифицированых файлов помощи до конца, не исключено что вы найдете
неизвестные ранее возможности программ.С этого сайта можно скачать Sprint Layout
4.0 (русская версия)
Используя программу Sprint Layout 3.0,Вы можете изменять мой вариант разводки
печатных плат.(например,у Вас другой силовой трасформатор,диодный мостик,
корпус)
Схема и печатная плата пока так сказать для затравки.(изменен каскад на
тр-ах V5 и V6).В последующем будут выложены файлы (и доработка)
1.Генератор полного цветового телевизионного сигнала на двух микросхемах
Статья из ж. " РЭТ " №5 2003 г. автор :М.Медведев (формат DJVU )
2.Video pattern generator -автор : Marcelo Maggi
3.Зарубежные интегральные видеокодеры
Статья из ж. " Радиоаматор " №1-3 2002 г.автор :С.М.Рюмик (формат DJVU )
4.Даташиты на м/c TDA8505,CXA1645M в формате DJVU (я преобразовал из PDF -
меньше во много раз занимают места).
gener.rar 294,14 КБ Скачано: 1453 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
Прошивка микроконтроллера генератора тестовых сигналов Marcelo Maggi
(Смотри также ниже - М.Медведев.Генератор полного цветового телевизионного сигнала на двух микросхемах . ж. " РЭТ " №5 2003 г. )
(Востановлен архив 20.06.2005)
Maggi.rar 20,73 КБ Скачано: 601 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
Video pattern generator -автор : Marcelo Maggi
video_en.zip 412,85 КБ Скачано: 1330 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
В следующем файле Вы найдете 2 сосканированные мною статьи -
1.М.Медведев.Генератор полного цветового телевизионного сигнала на двух микросхемах
ж. " РЭТ " №5 2003 г.
2.Простой генератор вертикальных цветных полос ( SEKAM/PAL/NTSC - 3,58 )
В.Федоров.Декодеры PAL/NTSC в старых телевизорах. ж. " Радиолюбитель " №1 2001 г.
Если Вам не удалось купить PIC16F84 на 10 Мгц,можете применить микроконтроллер
на 4 Мгц - PIC16F84A -04/P.Проверено - работает.
Файл прошивки микроконтроллера Вы можете скачать с сайта
http://alexm.times.lv/pal_gen.htm ( выбор необходимого испытательного сигнала осуществляется двумя клавишами )
Generator.rar 290,97 КБ Скачано: 1072 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
С помощью телевизионного тестового генератора Д.Коскэмпа ( дайджест "Радиоххоби"
№5 2003г. стр.19-20 ) ,Вы обеспечите вывод на экран телевизора с разрешением
720х576 любой картинки ( универсальной таблицы,шахматного поля,портрет любимой
жены ... )Выкладываю схему для ознакомления.Скачать прошивки контроллеров,
а также ехе-файл программы загрузки картинки с ПК с сайта
http://segment.nl/download/020295-11.zip
test_gen.rar 128,96 КБ Скачано: 1011 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
Привет всем!
Ссылка на " Цифровой анализатор сигналов "
http://cqham.ru/digan.htm
Данная программа позволяет:
одновременно считывать сигналы по пяти каналам
производить временные измерения с точность времени одного отсчета (~1мкс)
производить обзорный просмотр любого из выбранных сигналов
выбирать различные условия синхронизации
изменять количество отсчетов
производить анализ на предмет присутствия в осциллограмме сигналов стандартных интерфейсов (I2C, MicroWire)
масштабировать полученную осциллограмму
применять маркер (маркеры), который позволяет отслеживать местоположение (время) и логический уровень сигналов
и т.д.
Ограничение - работает в MS-DOS. Схема + программа.
|
|
VladI+ Участник
Сообщения: 150
|
|
VladI+ Участник
Сообщения: 150
|
Отличная альтернатива комерческому проекту " Измеритель LCF "
http://picmicro.by.ru/lcf1.htm
проект " Частотометр, измеритель ёмкости и индуктивности – FCL-meter "
Автор Буевский Александр.Измеритель индуктивности ( 0,001 мкГн -5 Гн ) ,емкости
(0,01 пФ - 0,5 мкФ) ,частоты ( 0,01 - 950 МГц )
Free project ,файлы прошивки и исходные тексты ,схема ,печатная плата .
http://cqham.ru/lcmeter3.htm
Посетите форум по данному проекту - на заданные вопросы отвечает автор проекта.
|
|
VladI+ Участник
Сообщения: 150
|
|
Kolobokk Гость 217.26.*.*
|
Изготовление высоковольтного щупа.
Если у вас нет высоковольтного щупа к прибору, или вы пытаетесь измерять высокое напряжение каким-нибудь щупом мегом на 100 и он даёт большую погрешность, то можете изготовить делитель используя лыжную палку из стеклопластика. Внутри она полая, в ней легко можно разместить делитель на резисторах С-3-14-1, такие применялись в "присосках" старых советских телевизорах.
Только нужно использовать резисторы бо'льшего номинала, например несколько штук по гигоому (три и более, так как каждый рассчитан на 10 КВ).
Я в один из торцов вклеил металлическую втулку с резьбой М3 к которой предварительно припаял однополюсный разъём "мама". С внешней стороны делителя во втулку можно вкрутить наконечник, например, "иглу" или "крючок", а во внутренний разъём вставить предварительно спаянные резисторы верхнего плеча делителя. (Длинна крючка должна быть меньше радиуса присоски.)
К обратному концу трубки я прикрутил металлическую коробочку, в которой разместил нижнее плечо делителя и на ней же разместил гнездо СР и две клеммы заземления. В качестве измерительного прибора использовал прибор М890С на пределе =200В.
При измерении напряжения на аноде кинескопа, нужно при выключенном телевизоре и разряженном кинескопе зацепить крючком "язычок" присоски, а провода заземления подключить к шасси и медному канатику опоясывающему кинескоп.
Напряжение на аноде запертого кинескопе не должно превышать 27,5 КВ.
Свой щуп я испытывал на напряжении 100 КВ, но для его изготовления я использовал новую лыжную палку, а точнее, заготовку для этой самой палки. Если палка окажется сильно поцарапанной или с въевшейся в поверхность грязью, то возможно по её поверхности может произойти пробой. Имейте это в виду при повторении конструкции.
|
|
Rottor Участник
Сообщения: 3984
|
|
VladI+ Участник
Сообщения: 150
|
|
VladI+ Участник
Сообщения: 150
|
Доработка мультиметров серии М890.
Приветствую всех!
Многие посетители форума используют в своей работе цифровые мультиметры серии M890.Да вот незадача - верхний предел измерения емкости составляет всего 20 мкф.А
если нужно замерить емкость конденсатора с более большой емкостью?Конечно,можно
поступить так,как предлагает Анатолий Кряжев в ж. "РЭТ".(смотри статью в архиве)
Согласитесь,что это неудобно.И мы пойдем другим путем - несложная доработка,и
теперь имеем возможность измерять емкость конденсаторов до 2000 мкф,не выпаивая
из схемы. Идея Александра Герасимовича и все аплодисменты ему!Два резистора и два переключателя (малогабаритные,движковые.Название не знаю , стоят иногда в АОНах) Жаль ,что нет у меня цифровой камеры ,чтобы показать Вам как все это выглядит. Переключатели расположены с левой стороны.Итак за дело и Вы будете возграждены за свой труд.Как работаем? Основной переключатель мультиметра ставим в положение 20 мкф.S1 и S2 в положении X1 - верхний предел 20 мкф. S2 в положении X10 - верхний предел 200 мкф.Переключаем S1 в положение X100 (при этом S2 остается в положении X10 )-верхний предел 2000 мкф.Удачи !
m890.rar 183,74 КБ Скачано: 1639 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
|
VladI+ Участник
Сообщения: 150
|
dB Calculator.Хорошая програмка.
db_calc.rar 20,46 КБ Скачано: 957 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
М.Потапчук "Генератор испытательных телевизионных сигналов
в спичечном коробке". Ж. "Радиолюбитель " №9 2004 или
"Простой генератор испытательных телевизионных сигналов "
ж. " Схемотехника " №4 2004.Прошивка -
http://www.dian.ru/programs/2004_04_Potap_gen.zip
|
|
atomik Участник
Сообщения: 73
|
|
VladI+ Участник
Сообщения: 150
|
|
VladI+ Участник
Сообщения: 150
|
|
VladI+ Участник
Сообщения: 150
|
|
БФ Участник
Сообщения: 25
|
Почему-то во всех подобных конструкциях ГТИС, и в Ласпи тоже, а также иногда в
системах видеонаблюдения, забывают про согласование выходов, особенно VIDEO. Во многих случаях это вроде бы не страшно, проблемы начинаются, когда подключают длинный коаксиальный кабель - искажения АЧХ, повторы и т.п.
-Вспомним основы электротехники - в эквивалентой схеме внутреннее сопротивление источника стоит последовательно с идеальным источником напряжения, или то же самое сопротивление параллельно идеальному источнику тока. А условие согласования, если я ничего не путаю  , состоит в равенстве сопротивления нагрузки и внутреннего сопротивления источника; следовательно, ЭДС источника в 2 раза больше, чем напряжение на нагрузке.
- Для согласования с кабелем внутреннее сопротивление каждого выхода должно
составлять 75 Ом, поэтому в профессиональных блоках на телецентрах
используется мощный выходной усилитель с обратной связью (с жёсткой привязкой уровня чёрного к нулю), на эмиттере
выходного транзистора - 2 вольта от уровня белого до уровня синхроимпульсов,
а затем последовательно с каждым выходом (их может быть от 2 до 5 от одного
усилителя) ставится сопротивление 75 Ом+-0,25%.
В приведённых здесь конструкциях последовательно с разделительным конденсатором на выходе ВИДЕО нужно добавить сопротивление несколько десятков Ом (75 минус выходное сопротивление выходного каскада). Соответственно и напряжения обеспечить. Кстати, для этой цели номинальное напряжение на выходе ПЦТС у TDA8505 составляет именно 2 вольта.
- Также нужно не забыть и про выход ВЧ, но там свои особенности - можно поставить согласующий трансформатор. Может, кто хорошо разберётся с работой ВЧ-каскада и предложит оптимальную схему?
|
|
Rottor Участник
Сообщения: 3984
|
- В этом случае ситуация просчитывается в потерях на нагрев проводов, и рублях.
Для генераторов такого типа это ничтожные потери, компенсация которых за счет схемотехнических решений обойдется дороже.
На такой длине кабеля даже с учетом его качества и несогласованности с генератором, явно выраженных повторов практически не возникает.
- Кабель для передачи видеосигнала в нагрузку может иметь произвольные параметры, по различным критериям включая волновое сопротивление и потери.
В устройствах передачи стандартного видеосигнала использующих кабель определенного типа и учитывают (схемотехнически) его характеристику применяя различные компенсирующие цепи активного и пассивного свойства по выходу и входу с целью согласования по ряду параметров.
.
В бытовой аппаратуре устройство выхода видеосигнала сконструировано как источник тока, который при 75 омной нагрузке на конце кабеля (входе приемника) обеспечивает стандартный размах 1V.
При измерении видеосигнала это обстоятельство часто вводит в заблуждение, завышенным зачением размаха 2 - 3 волта без нагрузки.
Применяемые в бытовой технике кабели, не имеют свойств коаксиальных, а их длина измеряется максимум несколькими метрами, что позволяет простыми средствами обеспечить удовлетворительное качество сигнала на входе приемника.
Передача сигнала на большие расстояния посредством кабельной связи, это специализированная схемотехника, вне рамок бытовой аппаратуры и этой темы.
|
|
VladI+ Участник
Сообщения: 150
|
Ж. "Радио" №6 2005г. стр.10 - 14.
Г. Накаряков. Генератор телевизионных сигналов на микроконтроллере.
Формирует:вертикальные цветные полосы SECAM, горизонтальные полосы PAL, центральный крест, шахматное, сетчатое, зеленое, красное и синее поля.
| Цитата: | | Основа прибора — PIC-контроллер PIC16F84-04P. Кроме него, генератор содержит ППЗУ КР556РТ4А, микросхемы HD74HC04N (отечественный аналог — КР1564ЛН1), SN74HC74N (К555ТМ2), 7805 (КР142ЕН5А), ВЧ модулятор от игровой видеоприставки SEGA и транзистор КТ3102А. Даны HEX-файл прошивки микроконтроллера для одной из версий программы, коды программирования ППЗУ, чертеж печатной платы устройства. |
.
Прошивки - ftp://ftp.radio.ru/pub/2005/06/NakGTS.zip
|
|
БФ Участник
Сообщения: 25
|
Согласен, что бытовая аппаратура и профессиональная - совершенно разные вещи, порой несовместимые . И кабели для передачи видеосигнала иногда не имеют ничего общего с коаксиальными (к сожалению!).
Я лишь хотел заметить, что при великолепной идее и множестве блестящих технических решений не продуман именно аспект согласования выхода. Дополнительных расходов на один резистор немного, к тому же он защитит выходной каскад от случайного КЗ и обеспечит относительную независимость глубины модуляции ВЧ от подключения нагрузки на выход ВИДЕО.
Некоторые авторы претендуют на то, что их прибор - профессиональный, и выдаёт СТАНДАРТНЫЙ сигнал SECAM по ГОСТ 7845-92, но стандартный выход в то же время не сделан! (А в статье Медведева в РЭТ нет даже разделительного конденсатора.) И нигде в описании конструкции не написано: "На большие расстояния передавать запрещается!" А такая задача всё же может возникнуть, например, при настройке кабельной сети.
Без нагрузки сигнал на выходе действительно должен быть размахом 2V. Надеюсь, что это вводит в заблуждение лишь неспециалистов.
Если мои сообщения не нравятся, сотрите их.
|
|
Rottor Участник
Сообщения: 3984
|
БФ,
| Цитата: | | (А в статье Медведева в РЭТ нет даже разделительного конденсатора.) |
Выход ВИДЕО потенциальный, для сохранения постоянной составляющей.
Конденсаторы в цепи приводят к потере привязки и создают дополнительные фазовые искажения.
|
|
VladI+ Участник
Сообщения: 150
|
Сайт RA4NAL .
http://www.kirov.ru/~ra4nalr/main/content.html
Измеритель LC,преобразователь интерфейса USB-RS232,многофункциональный программатор
и т.д.
P.S. Увидел недавно в библиотеке журнал "Радиолюбитель" № 4 - 5 - 2005г. и статью Николая
Хлюпина (RA4NAL) -" Цифровой частотомер на однокристальном микроконтроллере КР1830ВЕ31(AT89C51)" Неплохая разработка .
также - http://www.kirov.ru/~ra4nalr/main/content.html
http://www.kirov.ru/~ra4nalr/main/ch2/ch2_eng.pdf
Несколько слов по последней ссылке.Я считаю , что схема должна быть такой ( см. архив)
Т.е. в разработке Хлюпина Н.П. 74HC373 меняем на 74НС573 (1553ИР33),а 74HC533 - К580ВА87 (К580ВА83 )
Согласитесь,легче развести плату.Индикатор -от АОНа (крупные цифры )
Желаю успехов!
частотомер.rar 24,43 КБ Скачано: 574 раз(а)
|
|
VladI+ Участник
Сообщения: 150
|
Измеритель емкости
У большинства приборов , предлагаемых радиолюбителю,предел измерения емкости составляет от единиц пикофарад до 2000мкф. (20мкф)
У предлагаемого прибора (Elektor Electronics -2003 г. ) , предел измерения -от несколько

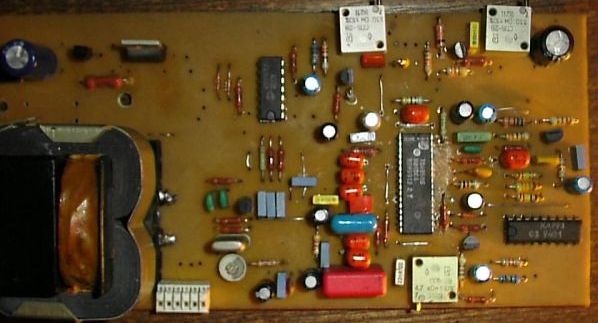

от несколько пикофарад , до несколько фарад с автоматическим переключением пределов.
(Схема в формате Splan5 , печатная плата , прошивка )
Capacitance Meter.rar 103,14 КБ Скачано: 957 раз(а)
|
|
Реклама Показывается для незарегистрированных пользователей |
|
|
