ТДКС - распиновка, ремонт, прочее

14-05-2003 21:21

Распиновка ТДКС Ч/Б телевизоров.

тдкс чб.zip 5,47 КБ Скачано: 13623 раз(а)

17-05-2003 11:27

БАЗОВЫЙ САЙТ ПО АНАЛОГАМ С СХЕМАМИ И ОСЦИЛЛОГРАМАМИ.
http://www.hrdiemen.es/products/index.php?command=viewSection&id=4
ПОИСК АНАЛОГА HR НА РУССКОМ ЯЗЫКЕ
http://elcomp.com.ru/fbt.html

Таблица с сайта ТЕЛЕМАСТЕР, "секреты ремонта".

17-05-2003 21:17

Когда-то и я делал свою базу по FBT, причем делал это в FOX-е (формат DBF)

Приложил так-же простенький DBF редактор

fbt.rar 19,04 КБ Скачано: 15687 раз(а)

DBFDesk.rar 262,3 КБ Скачано: 12914 раз(а)

11-06-2003 11:35

Предлагаю всеобщему вниманию список трансформаторов производсва HRDiemen, которые являются абсолютными аналогами. Список не полный, вероятно там есть аналогов ещё очень много. Покопаюсь и дополню.

Аналоги_HR.rar 1,9 КБ Скачано: 17916 раз(а)

22-07-2003 15:33

если интересует pet трансформаторы посмотри сайт vilniaus vingis http://vingis.lt/index_en.html
параметры трансформаторов : http://vingis.lt/files/pet_parametrai/Transformatoriu_parametrai.pdf
аналоги : http://vingis.lt/files/pet_parametrai/Analogu_lenteles.pdf

13-12-2005 07:18

Не проверенная информация по аналагам FBT:
472-2710P-00 BSC29-3994
472-2710R-00 BSC29-3943 BSC29-3783 BSC29-01B28
472-21116-00 BSC23-1159B BSC23-3359B BSC25-02AW48
472-24118-00 BSC25-4211 BSC26-7613 BSC25-02AW35
472-2710H-00 BSC29-3936 BSC29-3718 BSC29-N1106
472-2710N-00 BSC30-0804
472-2C101-00 BSC33-0802
472-2C102-00 BSC33-0803
472-2B101-00 BSC29-3901 BSC28-3702 BSC29-N1103 BSC31-18C
472-25109-00 BSC29-3927 BSC29-3782 BSC29-N1007
472-21202-00 BSC24-1101 BSC22-2513 BSC25-N1506
472-24111-00 BSC25-1113 BSC25-2512 BSC25-N1502
472-24203-00 BSC25-1115 BSC25-2522 BSC25-N1505
472-25103-00 BSC26-3902 BSC25-3701 BSC26-N1001 BSC29-22E
472-25105-00 BSC26-3902A BSC29-3711 BSC26-N1002 BSC29-01B14
472-27105-00 BSC29-3904 BSC28-3707 BSC26-N1101 BSC29-01B6
472-2B102-00 BSC29-3918 BSC29-N1108 BSC29-01B22
472-27109-00 BSC29-3910A BSC29-3710 BSC29-N1110 BSC29-01B1
472-2B105-00 BSC29-3934 BSC29-3780 BSC29-N1104
472-24116-00 BSC25-1158 BSC25-4101 BSC25-N1508 BSC25-02AW44
472-24118-00 BSC25-4211 BSC26-7613 BSC25-02AW35
472-24119-00 BSC29-7612
472-24117-00 BSC24-3322 BSC25-5305 BSC25-N1509
472-29101-00 BSC26-3905 BSC31-3709 BSC31-18C
472-2710S-00 BSC29-3937 BSC29-3784 BSC29-N1107
472-25110-00 BSC29-3958
472-2710T-00 BSC29-3966 BSC29-N1105
472-25112-00 BSC29-3971 BSC29-3927
472-2710Q-00 BSC29-3914
472-2B109-00 BSC29-3967
472-2710N-00 BSC29-3964X
472-2710X-00 BSC29-3974
472-2B110-00 BSC29-3968
472-25113-00 BSC25-N1008
472-2710Z-00 BSC29-3927B BSC29-3792 BSC26-N1009
472-2710C-00 BSC29-3991 BSC29-01BS8
472-27114-00 BSC29-3914B BSC29-3788
472-27112-00 BSC29-3987
472-2B111-00 BSC29-3980
472-27115-00 BSC29-3978
472-2710B-00 BSC29-3930
472-27105-00 BSC29-3904 BSC28-3707 BSC29-N1101
472-25107-00 BSC29-3901A
472-2411B-00 BSC25-3368
472-2710M-00 BSC29-3926 BSC29-3781 BSC29-N1006
472-2B109-00 BSC29-3967
472-29101-00 BSC26-3905 BSC31-3709
472-2B105-00 BSC29-3934 BSC29-3780 BSC29-N1104
472-25105-00 BSC26-3902A BSC29-3711 BSC29-N1002
472-21116-00 BSC23-1159B BSC22-41S09
472-24117-00 BSC24-3322 BSC25-5305 BSC25-N1509

Цоколевка некоторых китайских FBT типа BSCxx

14-03-2006 13:39

PET 23 - 09 это не TDKS-25 TDS-19.

Проблема в том,что обмотка для питания кадровой развертки
у "китайца" выдает вместо положеных +26V около +36V !!!
B результате этого,например, в ВИТЯЗЕ электролиты фильтров,
да и сама кадровая TDA-ка находятся в очень неприятном режиме.
Поэтому через пару недель приходится идти на повторный
вызов после замены FBT для ремонта кадровой развертки ---
как правило "летит" в тартарары TDA-ка.

Советую при выходе из строя ТДКС-19 пытаться найти его же,
а если ставить РЕТ-23-09, то принять меры по уменьшению
этого напряжения. Например намотать на сердечник строчника
около 10 витков провода МГТФ и включить последовательно
противофазно с обмоткой для питания кадровой развертки.
В итоге из повышенного +36V вычтется напряжение допол-
нительной обмотки до необходимого около 26V.

20-04-2006 10:17

Справочник китайских FBT

Таблица справочных данных(цоколевка, соеденение обмоток, эл. параметры, и т.д.) на FBT типа BSCxxx.
Сконвертировано с китайской документации, поэтому, китайский шрифт убран, дабы не возникали дополнительные, стандартные вопросы, типа "Аcrobat ругается, что делать ???".

FBT BSCxxx.rar 165,43 КБ Скачано: 21562 раз(а)

24-05-2006 10:42

Флайбек по модели.
http://www.hornos.hu/classic/data/model-fbt.pdf

10-07-2006 20:11

Цитата:

Проблема в том,что обмотка для питания кадровой развертки
у "китайца" выдает вместо положеных +26V около +36V !!!
...Советую при выходе из строя ТДКС-19 пытаться найти его же,
а если ставить РЕТ-23-09, то принять меры по уменьшению
этого напряжения.

РЕТ23-09 - аналог ТДКС-19!!! Если китайцы подделывают РЕТ-ы, то это больше проблема тех, кто их покупает.
На оригинале имеются надписи:
VILNIAUS VINGIS
PET-23-09
VDE-Reg.-Nrxxxx
Правее этого штам ОТК и дата выпуска.
Как видим Китай и Родина РЕТ-ов находятся по разные стороны Москвы. К тому же "его же" уже не выпускают и внешне они (оригинал и "китаёза") очень отличаются.

Замена ТДКС.rar 5,33 КБ Скачано: 12581 раз(а)

28-08-2006 13:39

О замене ТДКС в ч/б ТВ (китайцах).
Доп информация ( http://monitor.espеc.ws/section1/topic48681.html )
. Теперь по поводу ТВС, раньше BSH-13 и BSH-14 можно было менять между собой не глядя, а теперь даже BSH-13 нельзя менять на BSH-13 не проверив выводы. Был момент надо было 3 ногу изолировать, а теперь надо проверять существующие обмотки. Совпадает только 6 ножка! Даю соответствие между прошлогодним ТВС и ТВС из торговли (старым ТВС) ножки в скобках:
7=(5) к +С
5=(7) к коллектору
6=6
2=8
3=4
6 через 100R к 4
4 NC
Почему китайцы не изменив названия ТВС изменили его сущность, не знаю.

Во втором файле распиновка BSH-14-N1 и BSH-12-N5 (нового типа) и таблица соответствия выводов

В 7" (b/w TV) с ТДКС типа BSH8-N19B (10pin) без доработок ставится ТДКС от 10" BSH11-N10LB.

2.jpg 72,94 КБ Скачано: 4365 раз(а)

05-09-2006 15:37

KRAB, дополнение к двум последним рисункам, очень знакомым

27-10-2006 01:17

АНАЛОГИ Diemen

АНАЛОГИ Diemen.rar 391,85 КБ Скачано: 9587 раз(а)

27-10-2006 02:05

Месяца полтора назад закачал вот что
http://monitor.net.ru/forum/hr_trans-1-download-7319.html
плюс остальное - около 2500 штук в GIF-е.
часть 2
часть 3
часть 4
часть 5
часть 6
Вот так это выглядит (для примера)

HR6217.gif 12,7 КБ Скачано: 7304 раз(а)

29-10-2006 07:57

Справочник китайских FBT

Очень большой справочник по китайским FBT типа TLFххх, BSCххх, и пр. в формате DOC.
Назначение выводов, обмоток, и тд. Можно сказать - из "первых рук".
На этот раз, переводить не стал, вроде должно быть все понятно ...

China FBT.part01.rar 439,45 КБ Скачано: 8975 раз(а)

China FBT.part02.rar 364,22 КБ Скачано: 7652 раз(а)

07-11-2006 03:39

FBT Распиновка, схема включения, аналоги HR.
ТДКС FATxxxxx с аналогами.

FBT HS-Trafos.part1.rar 488,28 КБ Скачано: 8916 раз(а)

FBT HS-Trafos.part2.rar 488,28 КБ Скачано: 6078 раз(а)

FBT HS-Trafos.part3.rar 321,29 КБ Скачано: 5716 раз(а)

FBT TV_BAUFO.part1.rar 488,28 КБ Скачано: 5768 раз(а)

FBT TV_BAUFO.part2.rar 488,28 КБ Скачано: 5280 раз(а)

FBT TV_BAUFO.part3.rar 488,28 КБ Скачано: 5163 раз(а)

FBT TV_BAUFO.part4.rar 138,69 КБ Скачано: 5407 раз(а)

04-04-2007 10:28

Альберт., всё там ОК, в распакованном виде 15-метров тока проверил, внимательно распаковывай, так как part02 не 108, а 653 укажи путь к 2-му архиву.

26-09-2007 01:55

Вот ещё кое-что:

NEW FBT.pdf 162,41 КБ Скачано: 9349 раз(а)

20-08-2008 15:04

Справочные данные на FBT, применяемые в телевизорах KONKA.
Документ несколько старенький - 2006г, и на китайском языке, но возможно будет полезен, так как понятен даже не знающим языка.

Приведены данные на следующие марки FBT:
BSC25-0137, BSC28-0708, BSC30-0839, BSC25-0111, BSC28-0615, BSC28-1804, BSC28-1801, BSC25-2653S, JF0101-0172, BSC28-0619, BSC25-0111, BSC25-0129, BSC28-0648, BSC28-0844, BSC28-0621, BSC28-0630, BSC28-0634, BSC25-0129, BSC28-0643, BSC25-0129, BSC25-0146, BSC28-0653, BSC25-0111

Может кто-нибудь сконвертирует его в НTML, и без иероглифов ?

FBT-KONKA.pdf 93,24 КБ Скачано: 5735 раз(а)

08-11-2008 13:02

http://www.highlandelectrix.fsnet.co.uk/tvs/LOPTX.TV.html

31-01-2009 11:29

Какой есть аналог ТДКС телевизора Elenberg 2108? (модель ТДКС оригинал. BSC-25-0147)

31-01-2009 19:34

Строчные трансформаторы Koenig
Аналоги, цены, распиновка (на немецком).

http://chipshop.narod.ru/chips-819-1.html

31-01-2009 22:08

ТДКС ELDOR - поиск аналогов, схемы http://www.eldorspareparts.it/page1.do?link=ln1942&sp=page1&st ...

03-02-2009 21:38

http://dx.weixiuzhijia.com/UploadFiles/Soft_UploadSoft/200612/20061203 ... - Описания BSC (на "китаезном") улыбка

Информация предоставлена fllaer69

05-02-2009 21:29

Даташиты на BSC и BSM есть тут http://www.tjmti.com.cn/en/fbt.htm. Немного, но может кому пригодится.

07-02-2009 15:02

Строчник LTC-515(BSC25-5515; 070713-103) можно заменить на FSA37012M намотав пару обмоток на +14 и -14 вольт поверх сердечника. Мотал по 20 витков в разные стороны проводом МГТФ с фиксацией витков термоклеем. Замена ставится прямо на отверстия платы, т.к. основные выводы совпадают. Обрезаются всего пара дорожек, идущих от ног +14 и -14.

05-05-2009 20:11

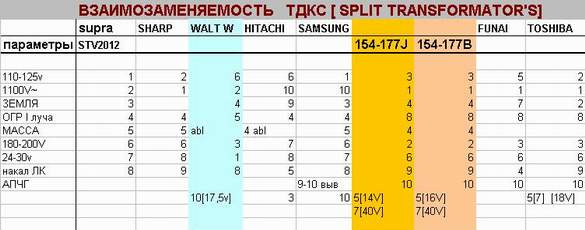

LG шасси MC-059A. Дефицитный 6174V-6006V меняется без всяких переделок на 154-177B.

19-05-2009 18:33

Shivaki 2179 шасси PAEX 0159B cтр.трансф. BSC25-N1014D-R меняется на BSC24-N0103 (Akai-21CT12SR шассиPX20066-1C) Посадочное место подходит, надо только перерезать 2-3 дорожки и соединить выводы проводами, геометрию даже не пришлось подстраивать.
BSC25-N1014D-R
1-COL 4-СИОХ
2-+B 5-корпус
9-180v 6-накал
7-ABL
Кадровая питается от БП
BSC24-N0103
1-COL 7-СИОХ 3-+15v
2-+B 6-накал 4--15v
10-180v 5-корпус 8-ABL
Оба транса найти сложно.BSC24-N0103 взят с разбора.

03-06-2009 14:42

FBT-распиновка,аналоги.

04-06-2009 10:14

Shivaki 2179 шасси PAEX 0159B cтр.трансф. BSC25-N1014D-R меняется на BSC25-0188 (Elenberg-21F08) Посадочное место подходит.Перерезаются все дорожки,кроме 7 ABL,остальные соединяются проводками.Проверено.BSC25-0188 также взят с разбора.

04-09-2009 09:32

PET2208 оригинал и китаец - почуствуйте разницу. Геометрические размеры и посадочное место - 1:1. Повезло, что забыл посоединить разъем от ПК, а то накал в кинескопе сжег бы.
злость

По распиновке это сответствует оригинальным РЕТ2302 или 3104 так что будьте внимательны с китаезами.

21-11-2009 16:39

BSH7-10B 43-62-5501B 8pin стоит в NOVA NTV-106MK

BSH7-10B 8PIN.rar 85,29 КБ Скачано: 2831 раз(а)
