Лабораторный блок питания (ЛБП)
AV POWER SOPLLY
1. Назначение
1.1 Прибор предназначен для питания электрических и электронных устройств при ремонте, настройке, изготовлении, а также для проведения лабораторных испытаний устройств, а так же может быть использован для заряда аккумуляторных батарей (АКБ).
1.2 ЛБП является высокостабильным линейным, компенсационным источником питания с бесступенчатыми регулировками величин стабилизированного выходного напряжения и ограничения тока. ЛБП обеспечивает цифровую индикацию выходных параметров.
1.3 Условия эксплуатации:
Температура окружающей среды 10-50С
Относительная влажность воздуха 80% при температуре 25С
Атмосферное давление 86-106 кПа
Напряжение питающей сети 220В ±10% частотой 50 гЦ
2. Технические данные
Диапазон бесступенчатого регулирования выходного напряжения 0 … 25 В
Диапазон бесступенчатого регулирования порогового значения тока 0.002 … 3 А
Разрядность отображения параметров на индикаторе:
Напряжение 00.00 V
Ток 0.00 A
Сопротивление 0.000 Om
Величина заряда 00000 mAh
Максимальная потребляемая мощность 100W
Габаритные размеры 190х208х77 (ШхГхВ соответственно).
Масса
3. Устройство
Схема ЛБП состоит из трех основных узлов:
- Силовой трансформатор;
- Линейный компенсационный стабилизатор;
- Блок измерителя и индикации.
Установка параметров производится четырьмя потенциометрами плавного типа. На задней панели установлен вентилятор охлаждения со схемой автоматического включения.
Схема регулирования параметров ЛБП построена на прецизионных операционных усилителях TL081, что обеспечивает высокоточные параметры прибора.
В приборе используется цифровой измеритель напряжения, тока, сопротивления и заряда с отображением этих данных на цифровом двухстрочном, 16-ти разрядном, жидко кристаллическом индикаторе (ЖКИ) с фиолетовой подсветкой размером 70х25мм. Схема измерителя построена на 8-ми битном микроконтроллере ATMEGA 8.
4. Конструкция
Конструктивно ЛБП выполнен в настольно-переносном варианте в пластмассовом ударопрочном корпусе чёрного цвета.
Основные органы регулировки и индикации выведены на переднюю панель.
На задней панели установлен радиатор охлаждения силового регулирующего транзистора с вентилятором.

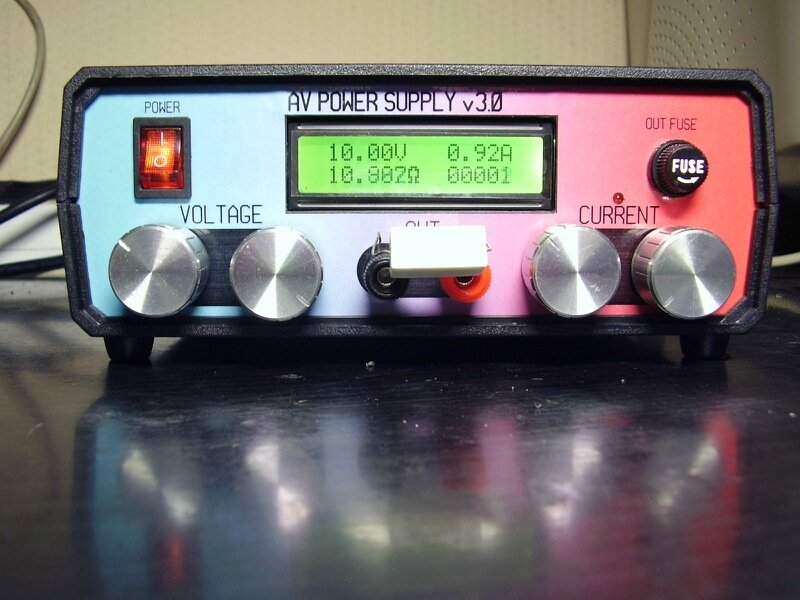

Передняя панель
1. Индикатор порога превышения установленного тока.
2. Регуляторы выходного напряжения (грубо\точно)
3. Регуляторы ограничения тока (грубо\точно)
4. Цифровой ЖКИ индикатор текущих параметров
5. Клеммы для подключения нагрузки
6.Выходной предохранитель
7. Выключатель питания ~220В.
Задняя панель
1. Вентилятор
2. Гнездо подключения питания ~220В.
3. Входной предохранитель.
Индикация (ЖКИ)
1. Напряжение (V)
2. Ток (А)
3. Сопротивление подключенной нагрузки. (Ом)
4. Величина заряда отданная нагрузке с момента включения (mAh) (Очень удобно при заряде АКБ)
5. Порядок действий при заряде АКБ.
Заряд АКБ необходимо производить по следующему алгоритму.
1. Регуляторами напряжения установить величину необходимую для данного типа АКБ.
2. Регуляторы ограничения тока установить в минимум.
3. Подключить АКБ к клеммам ЛБП соблюдая полярность через диод. (см. схему)
4. После подключения АКБ засветится индикатор превышения установленного тока.
5. Регуляторами ограничения тока установить величину тока заряда для данного типа АКБ.
6. Заряд АКБ считается законченным когда погаснет индикатор превышения установленного тока и значение тока на цифровом индикаторе будет равно нулю.
7. После окончания заряда на цифровом индикаторе будет показан заряд в mAh отданный АКБ.
Диод необходим для исключения протекания обратного тока в случае внезапного отключения напряжения питания, что может вызвать выход из строя ЛБП.
Диод следует выбирать с минимальным падением (диод Шоттки) и соответствующим током.
http://fotki.yandex.ru/users/avkservice1973/view/743191/
http://fotki.yandex.ru/users/avkservice1973/view/743190/
http://fotki.yandex.ru/users/avkservice1973/view/743189/
http://fotki.yandex.ru/users/avkservice1973/view/743188/
http://fotki.yandex.ru/users/avkservice1973/view/743192/
Если возникли какие то вопросы по описанию или критика. Не стесняемся, спрашиваем, критикуем.
Цена 110$
|
|
dok73 Новичок
Сообщения: 5
|
|
АЙВЕНГО Участник
Сообщения: 74
|
| dok73 писал: | | Он что, самодел? |
,китайский
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| dok73 писал: | | Он что, самодел? |
Да.
HAND MADE!
Завтра внутренности покажу.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
|
deltov Участник
Сообщения: 400
|
С виду вроде культурненько сделан. Только для "лабораторного", ИМНО, режим стабилизации тока обязателен.
|
|
paniya Гость 188.233.*.*
|
какой нах китайский? с отечественным кт808а? 76года выпуска? - эт из серии я его слепила из того что было.
красиво канеш для ручной работы, но факт-рукоблудники.
вот еще как при максимуме потребления 50 w на выходе вы гарантируете до 25 Вольт и до 3 А? (25В*3А=75 Ватт на ввыходе)
что тля- вам премию выписать за изобретение вечного двигателя?(=>что и все остальные заявленные параметры -Фуфел)
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| deltov писал: | | Только для "лабораторного", ИМНО, режим стабилизации тока обязателен. |
А где ты видишь отсутствие этого режима?
| paniya писал: | | вот еще как при максимуме потребления 50 w на выходе вы гарантируете до 25 Вольт и до 3 А? |
Да, есть косяк. Исправил.
Буду рад если еще поможете подредактировать документацию. Оказывается для меня это сложнее чем собрать питатель.
|
|
deltov Участник
Сообщения: 400
|
Ну а где явно указано его наличие? Стабилизация тока и ограничение тока - это несколько разные понятия. Хотя при большом желании можно и знак равенства поставить.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| deltov писал: | | Стабилизация тока и ограничение тока - это несколько разные понятия. |
Не понимаю. В чем разница?
При стабилизации задается предел\величина\порог (называй как тебе удобно) тока при достижении которого должно произойти уменьшение напряжения.
При ограничении задается тот же предел\величина\порог тока при достижении которого должно произойти уменьшение напряжения.
Где разница?
| deltov писал: | | Хотя при большом желании можно и знак равенства поставить. |
Тут знак равенства стоит по определению и без всяких желаний.
|
|
deltov Участник
Сообщения: 400
|
|
KVM Участник
Сообщения: 498
|
а сам измеритель отдельно продаеш???
|
|
QED Гость 178.95.*.*
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| KVM писал: | | а сам измеритель отдельно продаеш??? |
Да, продам за 30$
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
И снова в продаже!
Появился новый вариант с импульсным преобразователем вместо силового транса.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
|
pelesha Участник
Сообщения: 236
|
dr.VASYA, Озвучь цену в грн.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
|
pelesha Участник
Сообщения: 236
|
dr.VASYA, Чем определяется максимальный ток нагрузки?(мощностью импульсного блока питания,мощностью регулирующего транзистората?)Хотелось бы больше по макс.току.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
pelesha, В последней версии ЛБП я использую в качестве силовой установки AC-DC преобразователь мощностью 150Вт.
Основой ЛБП является линейный компенсационный стабилизатор. Данная схема требует правильного охлаждения.
Так, что ответом на вопрос
| pelesha писал: | | Чем определяется максимальный ток нагрузки?(мощностью импульсного блока питания,мощностью регулирующего транзистората?) |
Отвечу.
И тем и тем.
Если нужно получить большой ток при малом напряжении то - мощностью регулирующего транзистора
Если нужно получить большой ток при большом напряжении то - мощностью импульсного блока питания.
Если ЛБП нужен под конкретную задачу, то подробнее расскажите что именно интересует.
Если нужно то я смогу провести конкретные тесты и испытания и оптимально подобрать AC-DC преобразователь, что бы получить мах ток с минимальными тепловыми потерями.
|
|
pelesha Участник
Сообщения: 236
|
Реально нужно 24вольта 5а.
Добавлено 20-11-2013 21:39
dr.VASYA, Индикация тока текущая и/или есть есть возможность предустановки тока защиты?
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| pelesha писал: | | Реально нужно 24вольта 5а. |
Считаем.
24*5=120Вт - соответственно текущий AC-DC (150Вт) должен выдержать.
32-24=8В - это падение на транзисторе при 24В на выходе.
8*5=40Вт - это то что должен рассеять радиатор.
Транзистор 2N3055
Ic - 15A Ptot - 115Вт.
В принципе 24В 5А он отдаст.
| pelesha писал: | | и/или есть есть возможность предустановки тока защиты? |
Индикация тока текущая. Если нужна предустановка, то кратковременно замыкаем выход ЛБП и предустанавливаем
И фраза
| pelesha писал: | | тока защиты? |
несколько не уместна. Ограничение тока, так правильнее будет.
При превышении заданного тока произойдет снижение напряжения, а не отключение напряжения, что собственно подразумевает термин "защита".
Элементом защиты является выходной предохранитель, именно он отключит напряжение на выходе при достижении максимально допустимого.
Добавлено 20-11-2013 22:26
И еще вопрос.
24В 5А для чего Вам нужны?
|
|
pelesha Участник
Сообщения: 236
|
Для ремонта всякой ерунды-блоки питания LCD.Под терминном "защита" подразумеваю триггерную-tесли есть ограничение по току- то блок полностью отрубается.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| pelesha писал: | | Для ремонта всякой ерунды-блоки питания LCD |
Я тоже занимаюсь ремонтом "всякой ерунды" Не могу вспомнить случая когда мне понадобился ток 5А. Разве что при зарядке больших АКБ применял мах ток и то это был автомобильный АКБ 65Ач. АКБ очень удобно заряжать при помощи ЛБП. Полностью автоматический режим и в конце заряда имеем данные о состоянии АКБ.
| pelesha писал: | | Под терминном "защита" подразумеваю триггерную-tесли есть ограничение по току- то блок полностью отрубается. |
Нет. В моем ЛБП нет триггерной защиты. Есть ограничение тока. Есть светодиодная индикация, если ЛБП перейдет в режим ограничения тока, то на передней панели засветится светодиод.
|
|
pelesha Участник
Сообщения: 236
|
Все понятно. Остальное в личке.
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
|
nikiev Предупреждений: 1 Сообщения: 31
|
Тема еще открыта? А корпус отдельно можете продать?
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| nikiev писал: | | А корпус отдельно можете продать? |
В принципе могу.
А что в СПБ проблема найти стандартный корпус серии Zxx?
У нас он около 50 грн. стоит. Его пересылка в разы дороже выйдет.
|
|
nikiev Предупреждений: 1 Сообщения: 31
|
Я имею ввиду не пустую коробку, а уже с надписями, ручками, вообщем без внутренностей..
50 гр.-это 140 руб. всего-то на сегодня,главное изготовление и почта.. интересно, сколько встанет с пересылкой и с работой?
корпус кстати в основном все ссылки на Украину ведут, в Питере только пару ссылок, проблема найти,..
|
|
dr.VASYA Предупреждений: 1 Сообщения: 1402
|
| nikiev писал: | | вообщем без внутренностей.. |
Боюсь что так не получится. Дело в том что технология сборки такова что первым крепится индикатор, потом клеется фальш панель и только потом делаются все остальные отверстия по фальш панели. По другому пробовал, не красиво получается. Да и задняя панель подгоняется под каждый вентилятор вручную.
В общем есть нюанс.
Если хотите то могу корпус в сборе, без ИП и линейного стабилизатора продать за 60 баксов. Коммутацию, стабилизатор, источник питания сами придумаете как и какой установить.
|
|
