Внешний вид модулей

Список форумов » Бытовая техника » Стиральные и посудомоечные машины На страницу 1, 2, 3  След.
АвторСообщение
34rus!
Участник
Сообщения: 1459




25-08-2009 23:25

Понимаю что инициатива наказуема, но может сделать тему(важной) где будут собираться фотографии модулей на стиральные машины(хотя можно и не только), часто требующихся? Не всегда можно найти необходимое в поиске, а то что в архиве, так оно, притаченные файлы не сохраняются.

P.S. Вот недавно искалась фото на СМА WD10130N
Но это от WD80250NР, хотя ни чем внешне не отличаются(не заметил, во всяком случае)




Пилот
monitor.net.ru
monitor.net.ru
Сообщения: 3688




27-08-2009 13:31

Сделаю тему важной
Потом почищу от флуда
Сливать всё подряд пока смысла не вижу, если есть предложения высказываемся.
Собрать на LG есть смысл в одну стопку, т.к. есть небольшие различия, но если память не изменяет разновидности три максимум четыре .
По другим брендам если у кого были "рецедивы" по определенным моделям тоже складываем свою фото галерею.
По ARDO сливать все миниселы смыла не вижу, можно просто два вида с мостом и без.

Если есть возможность то лучше делать без экранов и радиаторов, если монтаж двухсторонний то соответственно фото с двух сторон

Фото лучше выкладывать того качества, что бы можно было определить номиналы и топологию платы.
Если размер изображения превышает разрешенный, можно за архивировать и вместе и архивом выложить ознакомительную фотографию.
fredis
Участник
Сообщения: 1470




27-08-2009 14:08

WD-80180N

Добавлено 27-08-2009 14:09

WD-6011C

LG WD-80180N  foto.jpg





vov5151
Участник
Сообщения: 617




27-08-2009 23:10

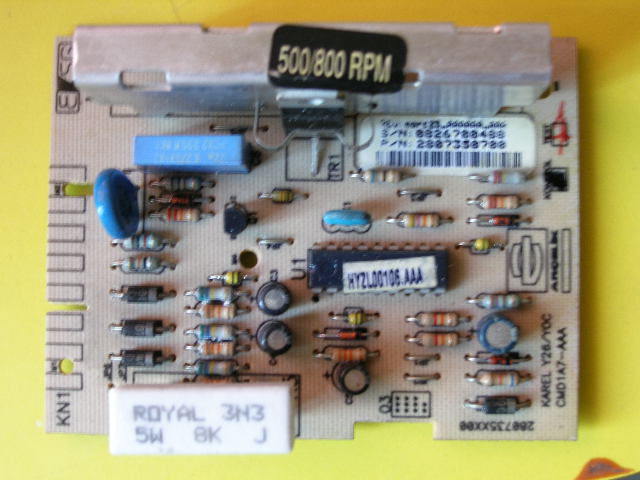

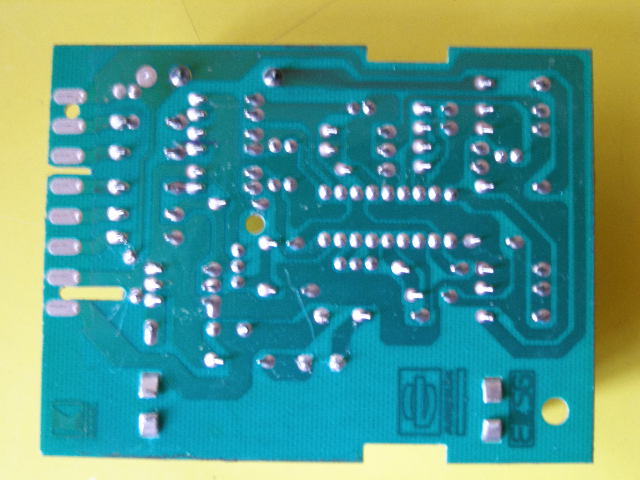

Ardo минисел

MINI QCP_E AC (4).JPG


MINI QCP_E AC (6).JPG



Zolotoy
Новичок
Сообщения: 8




29-08-2009 16:13

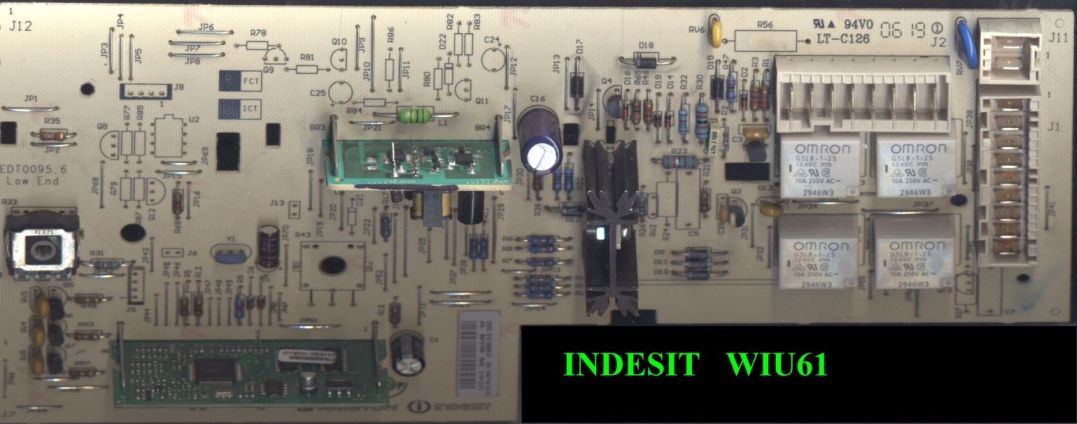

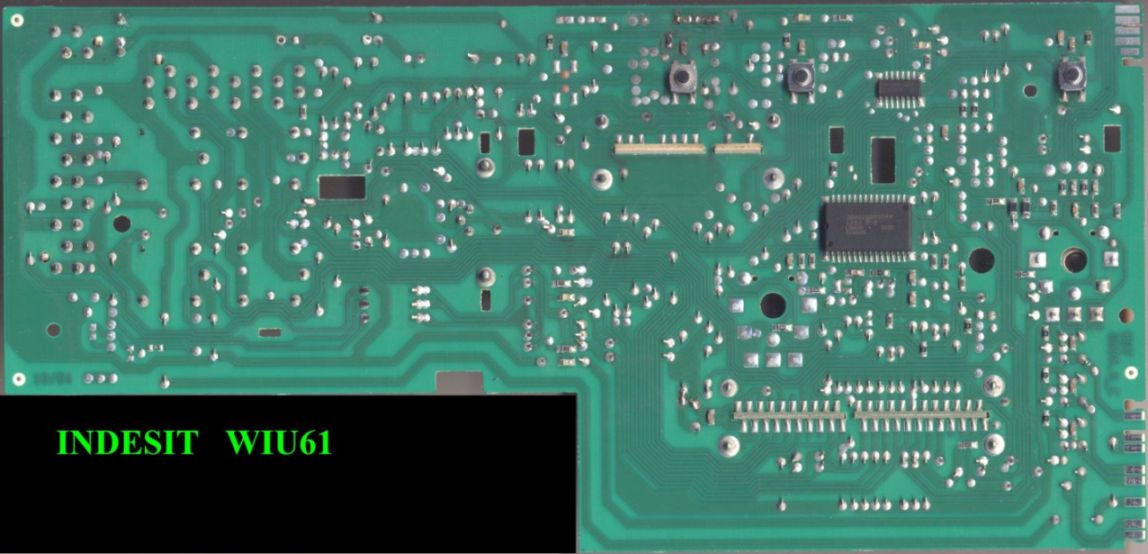

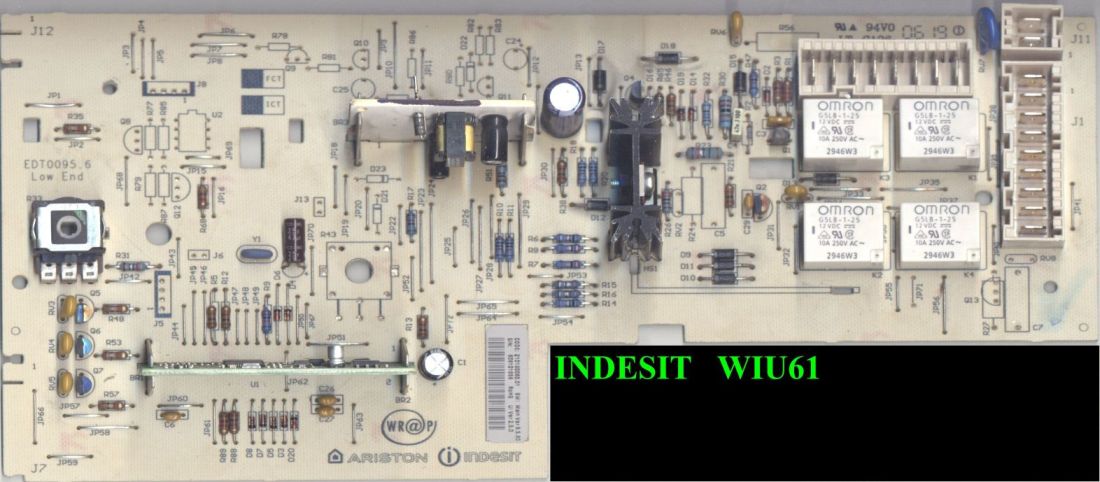

INDESIT WIU61




  Scan0060.jpg  89,5 КБ  Скачано: 1967 раз(а)
  Scan0061.jpg  87,05 КБ  Скачано: 1503 раз(а)
  Scan0064.jpg  71,16 КБ  Скачано: 1480 раз(а)

34rus!
Участник
Сообщения: 1459




26-09-2009 18:52

Модуля BSH.
Моделей машинок уже и не помню, есть партномера, надо?
При внимательном рассмотрении качество снимков слабовато, стоит ли притачивать более качественные изображения?












Олег спец
Предупреждений: 1
Предупреждений: 1
Сообщения: 672




28-09-2009 16:39

Candy CTY84SV 31001050


34rus!
Участник
Сообщения: 1459




11-10-2009 17:44

ARDO T80 старая и новая модель
Candy CS02-084



T80 осбратная сторона.jpg


Candy CS02-084 .jpg


Candy CS02-084 печатка.jpg



bun
Участник
Сообщения: 623




11-10-2009 21:09

СМА Atlant модуль (5521) в зависимости от прошивки идёт на 35М102 / 45У82 / 45У102 / 50С102 / 50С124 / 50С82

при клике 1640px × 1068px

  Атлант.rar  377,28 КБ  Скачано: 1524 раз(а)

дрей
Участник
Сообщения: 869




26-10-2009 21:06

СМА Bеко WMD56140
проц.NEC






trs
Участник
Сообщения: 54




11-11-2009 11:10

Модуль EATON A1 D21


2906x1679 точек
laurevena
Участник
Сообщения: 358




18-11-2009 01:24

СМА Electolux EW 1063 S
Prod.914759013/1

2.3Mb

3Mb
arhimed2007
Новичок
Сообщения: 24




01-12-2009 02:29

vov5151 писал:
Ardo минисел


Какой именно? Вот ещё экземпляр:

(сорри за низкое разрешение, но больше этот голимый движок грузить не даёт.)










server1s
Участник
Сообщения: 952




25-12-2009 20:19

В помощь...

мерлони дорожки.jpg


мерлони дорожки (1).jpg



Lunatic7575
Участник
Сообщения: 89




21-01-2010 19:16

LG WD-80250S

LG WD-80250S_02.jpg





fredis
Участник
Сообщения: 1470




12-04-2010 18:11

BEKO WM 5458T





Пилот
monitor.net.ru
monitor.net.ru
Сообщения: 3688




27-04-2010 22:00

LG WD8008C http://monitor.net.ru/forum/viewtopic.php?t=236215


dmit
Участник
Сообщения: 102




15-05-2010 07:06

Модуль INDESIT WISN81(CSI) АРКАДИЯ



  WISN81-1.JPG  94,76 КБ  Скачано: 4426 раз(а)
  WISN81-2.JPG  99,87 КБ  Скачано: 3831 раз(а)
  WISN81-3.JPG  93,69 КБ  Скачано: 3372 раз(а)
  WISN81-4.JPG  97,2 КБ  Скачано: 3038 раз(а)
  WISN81-5.JPG  86,91 КБ  Скачано: 3028 раз(а)
  WISN81-6.JPG  83,73 КБ  Скачано: 2887 раз(а)
  WISN81-7.JPG  78,36 КБ  Скачано: 2901 раз(а)
  WISN81-8.JPG  97,13 КБ  Скачано: 2922 раз(а)
  WISN81-9.JPG  97,51 КБ  Скачано: 2913 раз(а)
  WISN81-10.JPG  99,73 КБ  Скачано: 2904 раз(а)
  WISN81-11.JPG  92,02 КБ  Скачано: 2962 раз(а)
  WISN81-12.JPG  91,05 КБ  Скачано: 3562 раз(а)

Алексей.Ш
Гость 95.79.*.*





18-05-2010 10:33

Это беко модель уже не скажу


Добавлено 18-05-2010 10:34

Вторая сторона

Добавлено 18-05-2010 10:37

беко

Добавлено 18-05-2010 10:41

чет не получается второе фото

  Беко.jpg  92,71 КБ  Скачано: 1468 раз(а)

domosed
Новичок
Сообщения: 29




09-06-2010 22:17

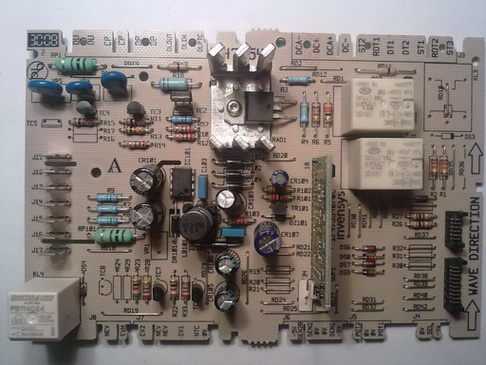

CANDY HOLIDAY 181 modul REMCO 5035

Добавлено 09-06-2010 21:18

на сайте тока такой вид улыбка




Пилот
monitor.net.ru
monitor.net.ru
Сообщения: 3688




13-06-2010 19:57

domosed, Фото всё же лучше выкладывать того качества что бы можно было определить номиналы и топологию платы.
Если размер изображения превышает разрешенный, можно за архивировать и вместе с архивом выложить ознакомительную
sadko178
monitor.net.ru
monitor.net.ru
Сообщения: 2238




01-07-2010 13:06

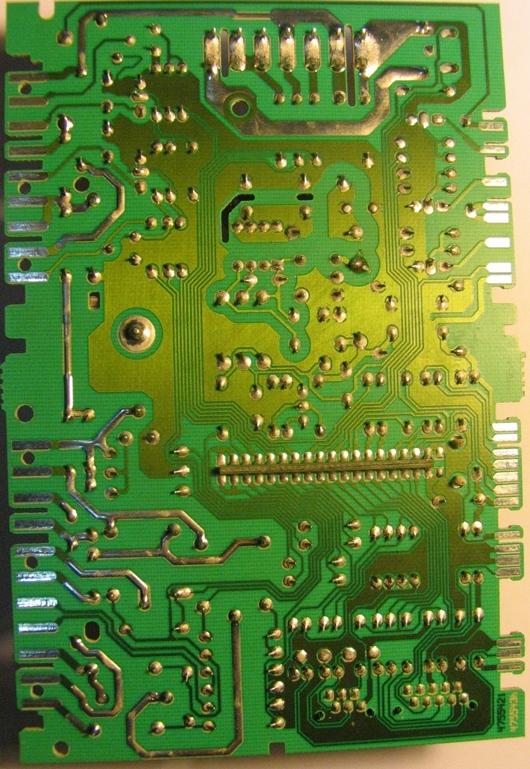

SAMSUNG P6091




Пилот
monitor.net.ru
monitor.net.ru
Сообщения: 3688




01-07-2010 18:42

sadko178, Сделай крупнее, для нормального обозрения топологии.
domosed
Новичок
Сообщения: 29




13-07-2010 01:17

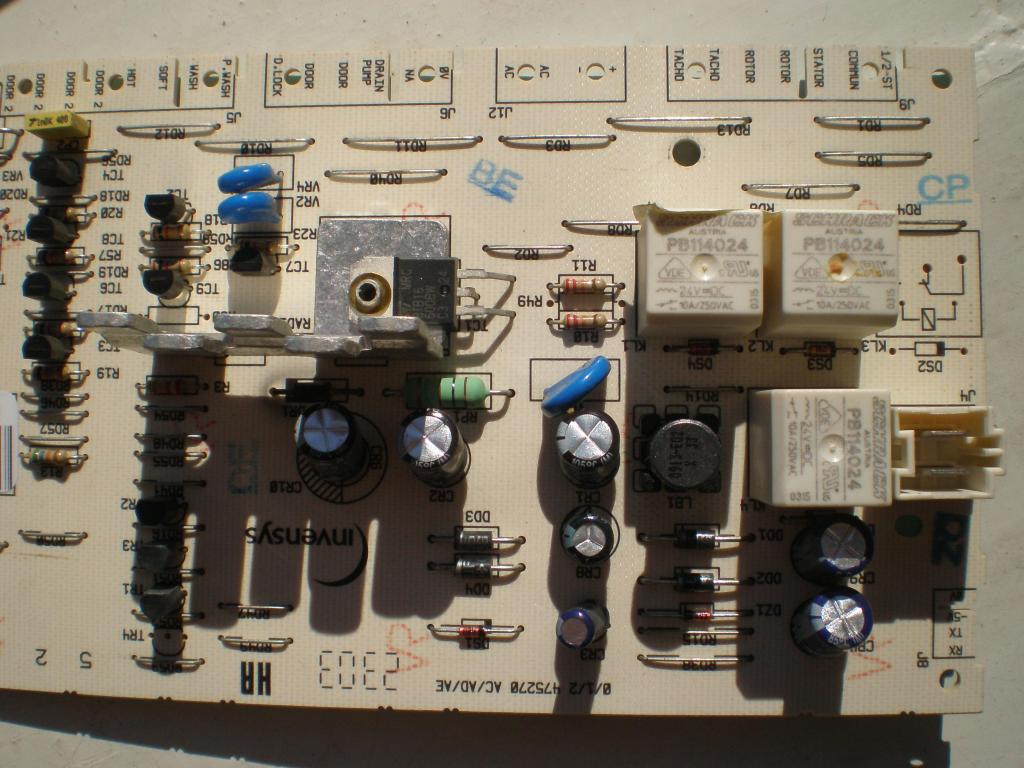

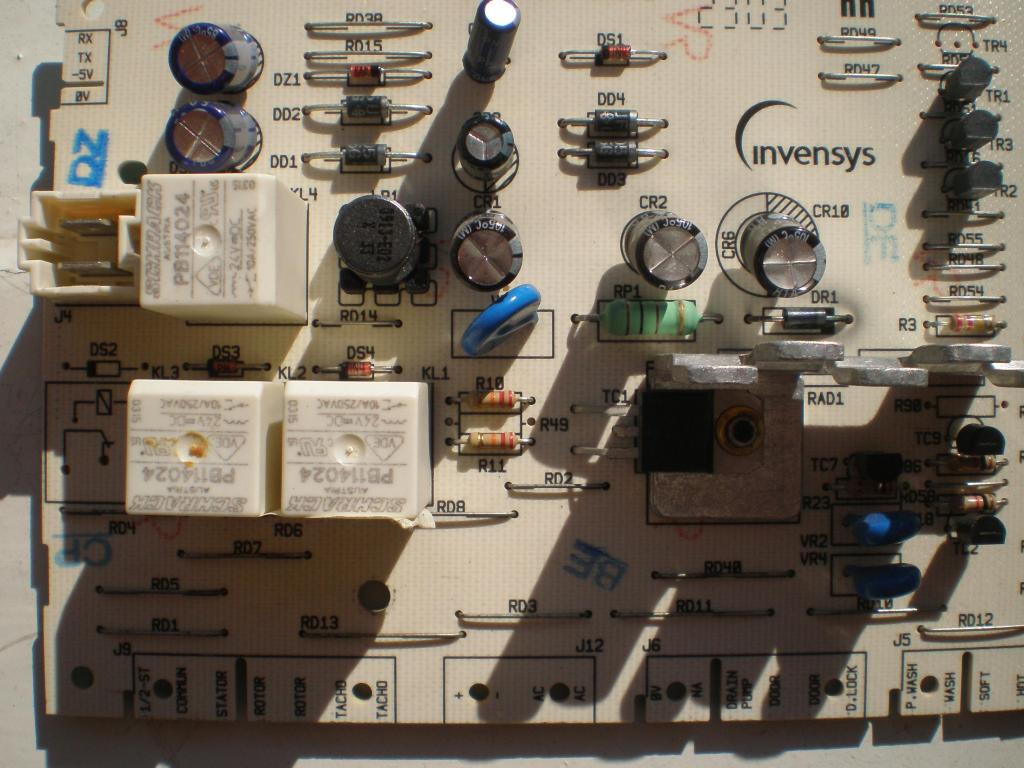

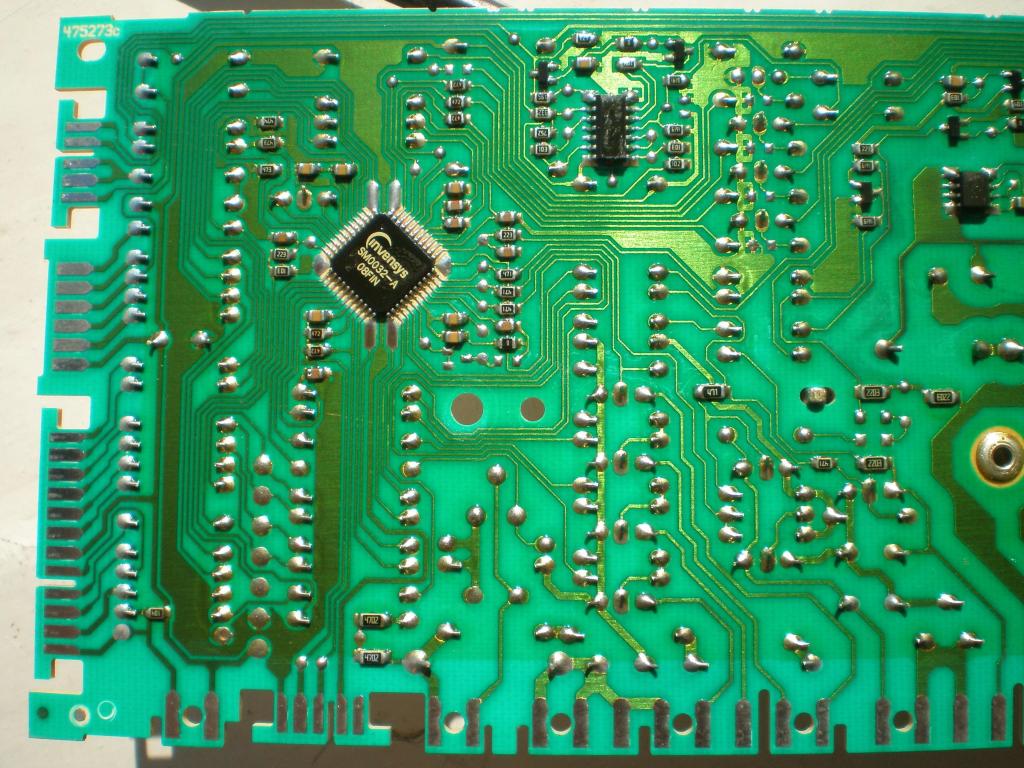

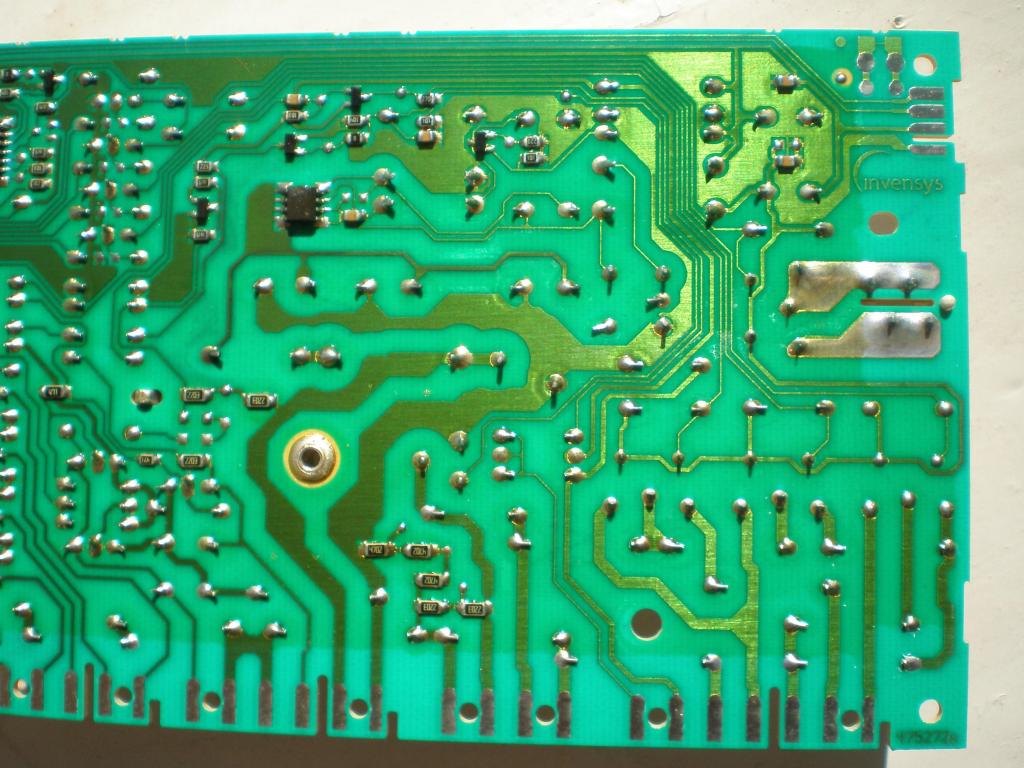

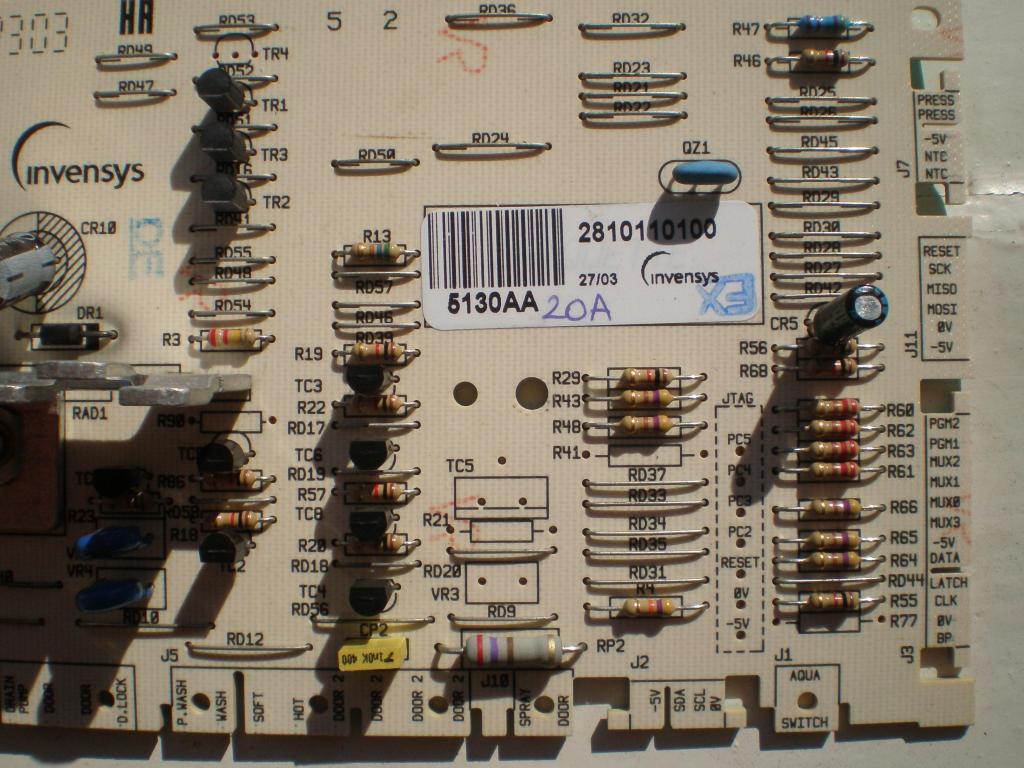

Машина Candy GO4 106 - 07s.Модуль Invensys.
это в хорошем качестве.
http://savepic.ru/1500447.jpg
http://savepic.ru/1504543.jpg
http://savepic.ru/1494303.jpg




Пилот
monitor.net.ru
monitor.net.ru
Сообщения: 3688




29-08-2010 22:51

Слов нет, одни эмоции...
Марсель, А почему собственно pdf?
Вот преобразованное из твоего, сравни качество, я не заметил.






Марсель
Новичок
Сообщения: 11




01-09-2010 19:00

Electrolux EWF 1222 http://savepic.ru/1663008.jpg
http://savepic.ru/1651744.jpg
http://savepic.ru/1645600.jpg
http://savepic.ru/1689635.jpg
http://savepic.ru/1685539.jpg
http://savepic.ru/1665059.jpg
http://savepic.ru/1660963.jpg
http://savepic.ru/1642531.jpg
Пилот
monitor.net.ru
monitor.net.ru
Сообщения: 3688




07-09-2010 12:57

СМА VESTEL medprog, Фото нужно не только, для опознания, скорее даже для того что бы можно было определиться с топологией и с номиналами, например сопротивлений.
У тебя же хоть и размер большой, но толку ни какого, сам посмотри.

общий вид.jpg



KSA_VoRoN
Новичок
Сообщения: 19




17-09-2010 15:15

Похоже выше модуль такой же, всё же выложу.
Whirlpool AWG 216


34rus!
Участник
Сообщения: 1459




26-09-2010 20:04

MINI QCP_E AC Выше есть подобное изображение, но тут лучшее качество и читаемые номиналы.



Саша С
Гость 93.84.*.*





30-09-2010 22:38

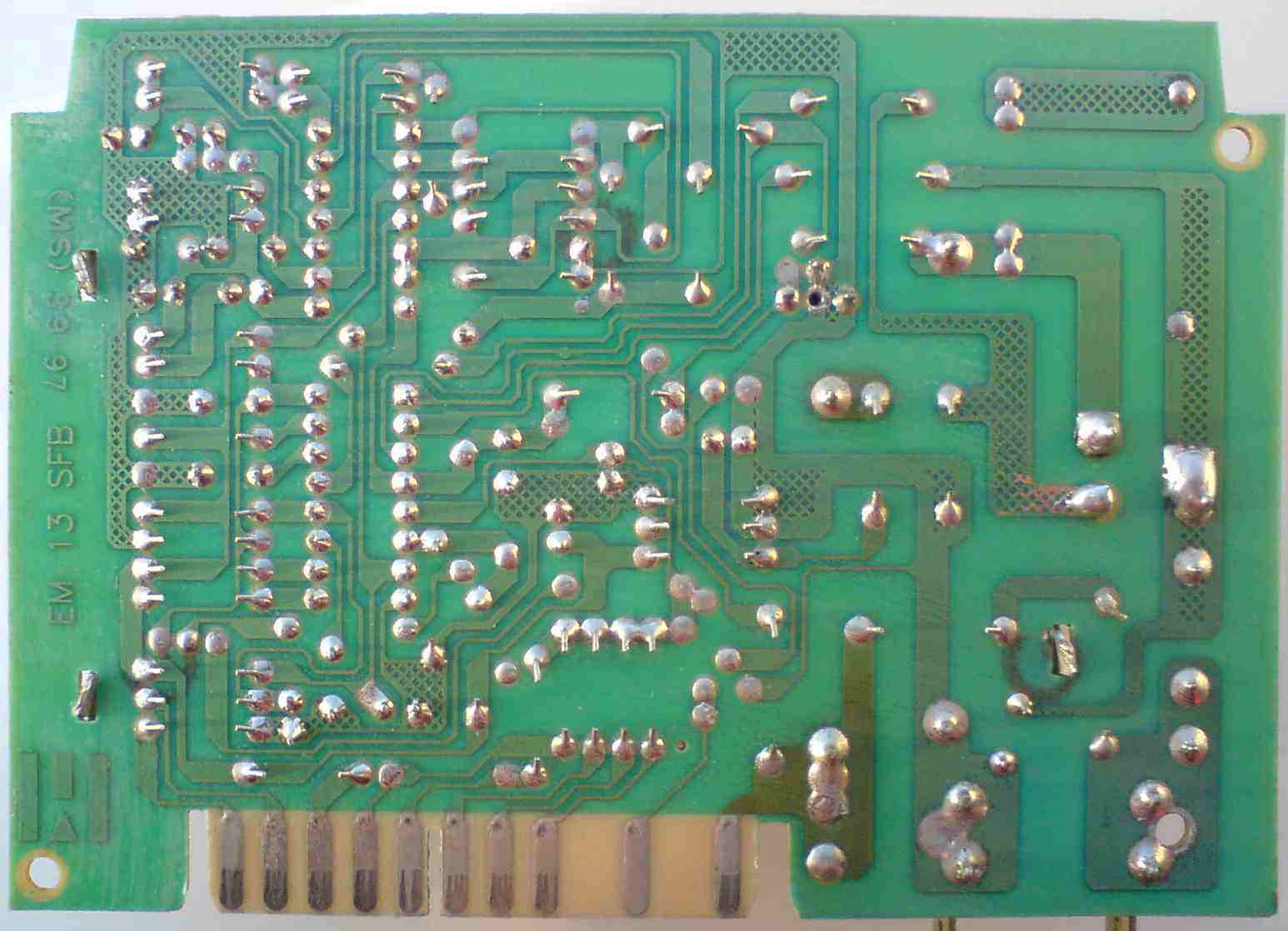

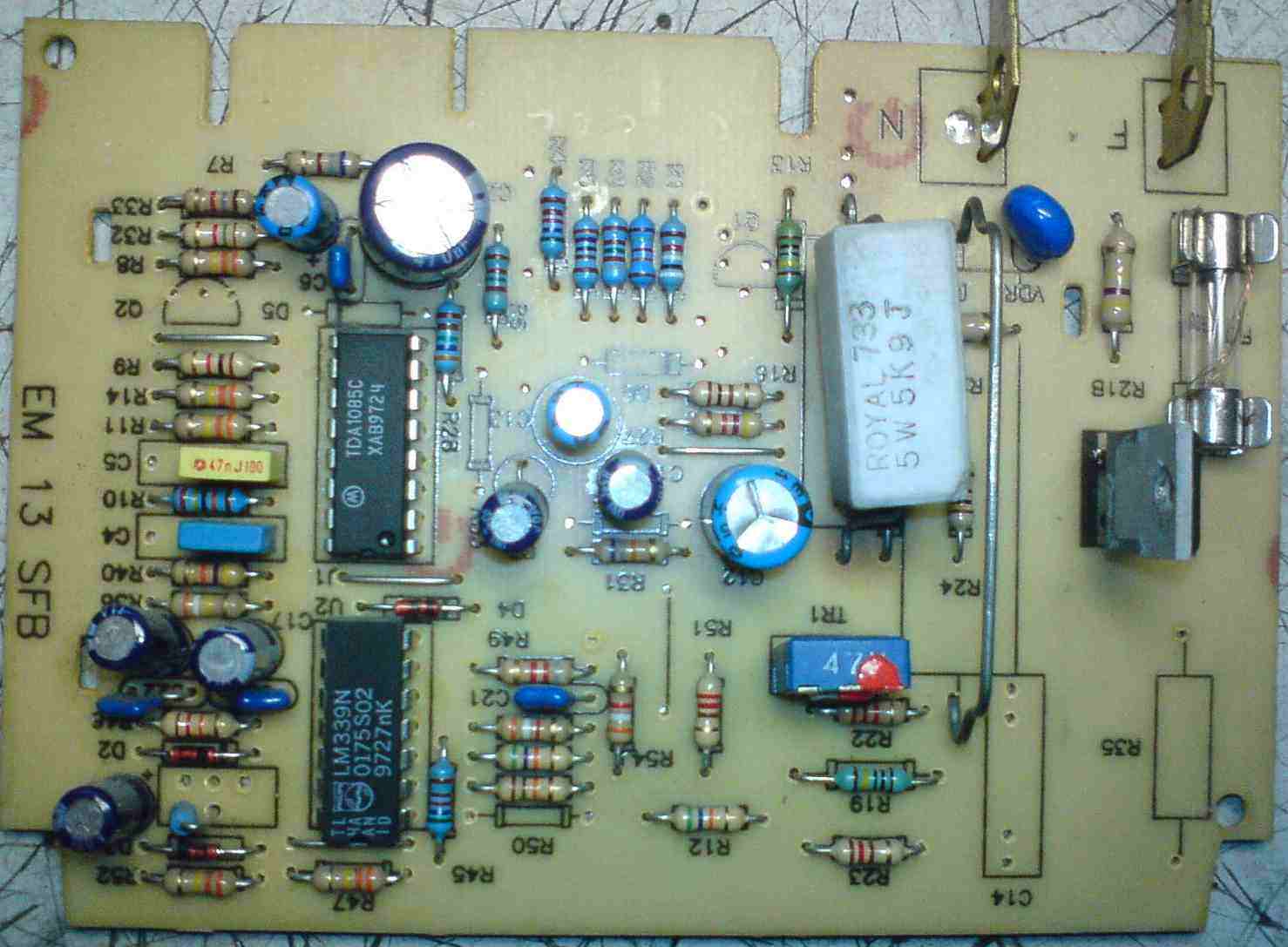

Модуль EM-13SF (СМА INDESIT WGD-834TR)



  EM-13SF (1).jpg  94,74 КБ  Скачано: 1074 раз(а)
  EM-13SF (2).jpg  97,46 КБ  Скачано: 1017 раз(а)
  ЕМ-13SF (3).jpg  97,31 КБ  Скачано: 996 раз(а)

sadko178
monitor.net.ru
monitor.net.ru
Сообщения: 2238




01-10-2010 13:48

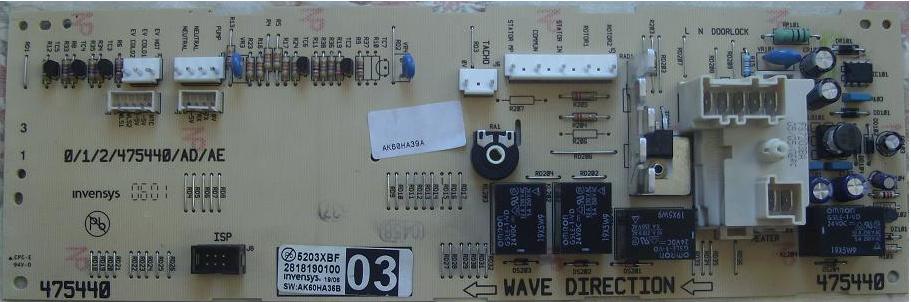

CANDY СTY835 invensys





  IMG_0037.rar  173,64 КБ  Скачано: 1361 раз(а)
  IMG_0040.rar  303,99 КБ  Скачано: 1028 раз(а)
  IMG_0044.rar  330,32 КБ  Скачано: 986 раз(а)
  IMG_0045.rar  369,78 КБ  Скачано: 1074 раз(а)

VIKTOR21297
Гость 91.192.*.*





27-12-2010 22:53

Плата СМ Privileg PS146 на CROUZET-CPU

  Privileg_PF146.pdf  66,54 КБ  Скачано: 1391 раз(а)
