Газовые модули котлов . Контроллеры розжига и горения

Список форумов » Бытовая техника » Газовые котлы
АвторСообщение
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




14-02-2008 19:29

Сообщение Администрации :
Внимание!Предложенная тема не для вопросов , а для накопления информации по газовым модулям , Контроллерам розжига и горения , применяемых в котлах . Сюда складываем схемы подключения , электрические характеристики,ссылки на инструкции, фотографии , описываем характерные неисправности и методы их устранения.


-------------------------------------------------------------------------------------------------------------------------------------------------------------------

Honeywell VK4105M
J.Forfun
Участник
Сообщения: 106




14-02-2008 19:59

SIEMENS VGU54 стоит на новых FERROLI DOMICOMPACT, DOMIPROJECT
http://monitor.net.ru/forum/siemens-vgu54-download-11404.html
lavrishin
Участник
Сообщения: 3396




14-02-2008 20:27

SIT 840 ... 843 ... 845 SIGMA
Технические характеристики
http://monitor.net.ru/forum/sit-840-843-845-sigma-download-10923.html
http://monitor.net.ru/forum/honeywell-vk-4105--sit845-download-9582.ht ...
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




14-02-2008 20:34

Honeywell VK4105G
Phoenix-rrrr
Гость 77.52.*.*





10-03-2008 13:52

Как по мне, очень даже не плохой каталог по SITу(рекомендую иметь в наличии) голливудская улыбка

Содержание
Общие примечания по использованию каталога 6
Как идентифицировать наиболее подходящую запасную часть 7
Как запросить информацию 8
Программа 9
Термопары 27
Запальные горелки 45
Реле давления 59
Платы электронного управления 67
501 EFD 68
503 EFD 70
537 ABC (эквивалент для 507 EFD) 72
МНОГОФУНКЦИОНАЛЬНОЕ ТЕРМОСТАТИЧЕСКОЕ УПРАВЛЕНИЕ 75
630 EUROSIT 76
710 MINISIT 81
МНОГОФУНКЦИОНАЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ УПРАВЛЕНИЕ 87
810 ELETTROSIT 88
СЕРИЯ NOVA 92
820 NOVA 92
822 NOVA 96
824/825 NOVA 100
826/827 NOVA 104
822/828 NOVAMIX 108
СЕРИЯ TANDEM 114
830 TANDEM 114
836/837 TANDEM 118
СЕРИЯ SIGMA 122
840 SIGMA 122
843/845 SIGMA 126
Основные горелки 129
Термометры, манометры, термостаты 131
Прочтите бирку SIT 135
Стандарты 136
Общие меры предосторожности для использования и установки изделий SIT 137
Словарь 138
Архив с 2 частей
http://monitor.net.ru/forum/sit-download-16721.html
http://monitor.net.ru/forum/sit-2-download-16722.html
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




12-03-2008 04:46

Техническое описание
http://monitor.net.ru/forum/honeywell-vk41105m--v7335a-download-18700. ...
Phoenix-rrrr
Гость 77.52.*.*





23-03-2008 01:45

Как по мне, средненький каталог по Honeywellу голливудская улыбка

КОНТРОЛЛЕРЫ розжига и горения Honeywell S4565, S4575 и S4585
Регуляторы розжига специально сконструированы и оптимизированы для работы в сочетании с газовыми регуляторами Honeywell VK41../VK81..

СОДЕРЖАНИЕ

Общие сведения
Описание……………………………………………………………………………………………………………………. 3
Глоссарий…………………………………………………………………………………………………………………… 4
Аббревиатуры……………………………………………………………………………………………………………… 8
Символы…………………………………………………………………………………………………………………….. 9
Свойства……………………………………………………………………………………………………………………. 10
Чертеж в масштабе корпуса регулятора розжига “нового типа”………………………………………………….. 11
Чертеж в масштабе корпуса регулятора розжига “старого типа”………………………………………………… 12
Применение регуляторов розжига S4565 / S4575 / S4585………………………………………………………… 13
Регуляторы розжига S4565
Характеристики S4565A, B, P, Q……………………………………………………………………………………….. 14
Работа системы S4565A, B, P, Q………………………………………………………………………………………. 15
Характеристики S4565C, D, R, T ……………………………………………………………………………………….. 17
Работа системы S4565C, D, R, T ………………………………………………………………………………………. 19
Характеристики S4565AD, BD, CD, DD, PD, QD, RD, TD серии “1000”…………………………………………... 21
Работа системы S4565AD, BD, CD, DD, PD, QD, RD, TD серии “1000”………………………………………….. 25
Характеристики S4565AD, BD, CD, DD, PD, QD, RD, TD серии “2000”…………………………………………... 28
Работа системы S4565AD, BD, CD, DD, PD, QD, RD, TD серии “2000”………………………………………….. 32
Характеристики S4565AF, BF, CF, DF, PF, QF, RF, TF……………………………………………………………… 35
Работа системы S4565AF, BF, CF, DF, PF, QF, RF, TF…………………………………………………………….. 37
Замечания по применению s4565df и tf с внешней системой прерывания работы основной горелки…….. 40
Регуляторы розжига S4575
Характеристики S4575A, B, P, Q……………………………………………………………………………………….. 43
Работа системы S4575A, B, P, Q………………………………………………………………………………………. 44
Регуляторы розжига S4585
Характеристики S4585D………..……………………………………………………………………………………….. 46
Работа системы S4585D ……….………………………………………………………………………………………. 48
Различные сведения
Общие замечания…………………………………………………………………………………………………………. 49
Установка
Электрические соединения и разводка……………………………………………………………………………….. 51
Нормативы EMC…………………………………………………………………………………………………………… 52
Гарантия качества………………………………………………………………………………………………………… 53
Стандарты и аттестация…………………………………………………………………………………………………. 53
Данные для заказа………………………………………………………………………………………………………… 54
Обзор регуляторов розжига……………………………………………………………………………………………... 55
Запасные детали и комплектующие…………………………………………………………………………………… 56

http://monitor.net.ru/forum/honeywell-s4565-s4575--s4585-download-1700 ...
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




24-04-2008 21:55

Honeywell VR46..VR86
http://monitor.net.ru/forum/honeywell-vr46vr86-download-17703.html
Konstantin_18
Участник
Сообщения: 3415




15-09-2008 01:48

Блок Управления Honeywell S4965 применяется с газовым узлом
VK4105G
Версия S4965CM 1035V01 применяется в котлах E.C.A.
Версия S4965CM 1068 применяется в котлах Novum FEG Венгрия
Версия S4965CM 1050 применяется в котлах ДАНКО 23ВК, МАЯК
Версия S4965CM 2035 применяется в котлах De Dietrich WHE 2.24

Англоязычное описание
http://monitor.net.ru/forum/honeywell-s4965-series-download-19810.html

Фотографии внутренностей
http://monitor.net.ru/forum/honeywell-s4965-pcb-fotos-download-19811.html
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




23-01-2009 01:16

nordgas
jvolfss
Молодой дед
Сообщения: 2846




23-01-2009 02:06

Cesar, По быстрому набросал что имею.За качество извини
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




02-02-2009 23:46

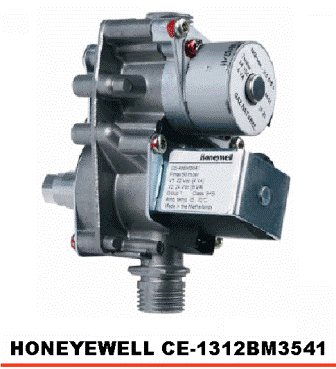

HONEYEWELL CE-1312BM3541
Все , что удалось насобирать из разных источников
http://monitor.net.ru/forum/honeyewell-ce-1312bm3541-download-22255.ht ...
Konstantin_18
Участник
Сообщения: 3415




10-04-2009 21:39

Газовый узел VK4105G2000.
Применяется совместно с контролерами Honeywell серия S49xx. Предназначен ТОЛЬКО для АТМОСФЕРНЫХ горелок.
На территории ExUSSR не рекомендован к применению из-за узкого диапазона входных давлений.
Требуется стабильное давление на входе.
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




13-01-2010 22:31

С подачи Павел К образовался такой набор картинок с минимальными техническими характеристиками на
Китайские модули
http://monitor.net.ru/forum/-download-27514.html
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




12-10-2010 00:43

Блоки розжига , контроля пламени и управления газовым клапаном серия : Honeywell S4565xM
http://monitor.net.ru/forum/honeywell-s4565xm-download-30342.html
studentVA
Новичок
Сообщения: 24




12-10-2010 05:46

Фото контроллера DBC 579 code 0.579.101
http://monitor.net.ru/forum/dbc-579-download-30344.html
Alexandr49
Участник
Сообщения: 487




23-02-2011 05:48

Автомат розжига и контроля пламени S4570AS,BS.....
В архиве.
scorpionlion
Участник
Сообщения: 1623




11-04-2011 12:38

Honeywell S4562A1014
Фото платы S4562A1014_45.005.821-001
керамика 45.005.323-003 rev4
http://monitor.net.ru/forum/honeywell-s4562a1014-download-31792.html
Unimag
Участник
Сообщения: 647




20-01-2012 22:30

По просьбе СвятослаВа DUNGS GasMultiBlocs: http://www.dungs.com/en/product-information/document-search.html?group ...
scorpionlion
Участник
Сообщения: 1623




05-03-2012 13:49

Honeywell S4565CM 1039 1
Фото платы и подключения S4565CM 1039 1
http://monitor.net.ru/forum/honeywell-s4565cm-1039-1-download-33509.ht ...

Добавлено 05-03-2012 13:57

Honeywell S4565CD 1039
Фото платы и подключения S4565CD 1039
http://monitor.net.ru/forum/honeywell-s4565cd-1039-download-33510.html
Konstantin_18
Участник
Сообщения: 3415




04-10-2012 15:16

Такой клапан

И похожий от Vailant TEC (с двумя отсекающими катушками)
у Honeywell значатся под именем VK8525.
Тот что на картинке - точная модель: VK8525MR1038 1.1
Konstantin_18
Участник
Сообщения: 3415




04-10-2012 17:37

BG21
Клапан котла Ariston BS II.
Шаговый двигатель модулятора 2х52 ома
Отсекающий клапан 55 ом.

Фотографии с разных сторон:
http://monitor.net.ru/forum/ariston-bs-ii---gaz-valve-foto-download-34 ...
samt
Гость 37.110.*.*





25-10-2012 11:35

Cartier
O_Bender
Новичок
Сообщения: 14




01-11-2012 16:39

Добавляю информацию по газовому клапану Honeywell VS 820, применяемому в АОГВ-100-1 Ростов мод. 2216-170 (авт.Honeywell). С уважением ко всем, О.Бендер.

Добавлено 01-11-2012 16:43

фото газового клапана Нoneywell VS820

Добавлено 01-11-2012 16:46

Информация по газовому клапану Honeywell VS820

Добавлено 01-11-2012 16:49

вкладыш в коробку с газовым клапаном Honeywell VS820

Добавлено 01-11-2012 17:02

техническая информация по газовому клапану SIT 848 SIGMA (применяется в конденсационных котлах)
anatol22
Участник
Сообщения: 690




21-01-2014 12:27

Газовый клапан UP23-02 ( Daewoo Gasboiler ) : две катушка a7J14A ( 5 кОм ; 17,5 тыс. витков), и одна катушка - 80 Ом.
arisov77
Участник
Сообщения: 226




22-01-2014 07:29

Фото блока розжига Brahma CM 31F CODE 37106218 http://monitor.net.ru/forum/brahma-cm-31f-code-37106218-download-35754 ... .
Применяется в промышленных теплогенераторах Blowtherm.
Konstantin_18
Участник
Сообщения: 3415




24-04-2014 22:03

Схема контроллера БЗК-М.
lavrishin
Участник
Сообщения: 3396




04-03-2016 22:12

Газовый клапан ERCO EBR2008N
Фото сделал, а букварей не нахожу...
По всем признакам косорылые приклеили на клапан не ту бирку, которая должна быть...
По всем признакам на катушки безопасности должно подаваться постоянное напряжение, хотя с платы управления подается переменка. При этом клапан сильно гудит...
Клапан применен в котле Maxi Boilers ECO 18 SE. картинку платы управления прилагаю...
Сопротивления катушек безопасности:
- большая катушка (контакты 1- 3 разъёма) = 1,57 кОм;
- малая катушка (контакты 3 - 4 разъёма) = 2,65 кОм.
Сопротивление катушки модуляции = 78 Ом.
Cesar
monitor.net.ru
monitor.net.ru
Сообщения: 5799




07-03-2017 15:06

Junkers CE 426
По названию арматуры определить к какому котлу предназначена не просто , сопротивление катушек клапанов существенно разное .
kilovolt_vasiliy
Новичок
Сообщения: 1




11-05-2017 23:57

VZ 2/10 HDC 600
